开发流程
Step1 创建产品，选择TCP透传
首先您需要在平台完成账号注册，并创建一个TCP透传的产品
Step2 创建设备，记录设备ID等信息
通过页面点击添加设备，输入设备名称和鉴权信息（即设备编号），并记录下该设备编号.
Step3 上传Lua脚本

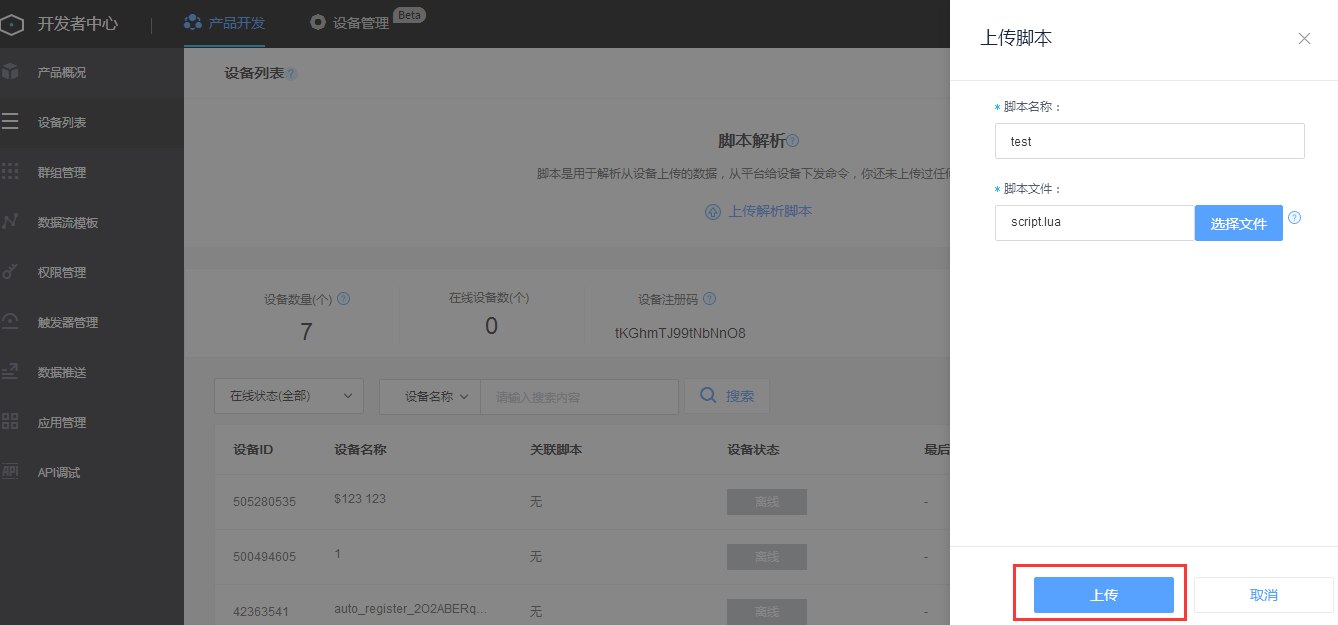

通过页面上传解析脚本到产品下，如下图所示：
脚本示例：
脚本实现了如下功能：
- 设备连接后每5秒下发一次 "hello"
- 用户上传数据后，平台回复 "received"
- 将用户上传的数据转换为HEX字符串并作为数据点存储至 ds_test 数据流
-----------------------------------------------------------------------
-- 使用说明： --
-- V1.3 --
-- 用户需要自行完成一下2个函数的实现 --
-- 1、定时下发数据任务初始化函数：device_timer_init(dev)【可选】 --
-- 2、对设备上传数据进行解析（包括心跳等）：device_data_analyze(dev) --
-----------------------------------------------------------------------
-------------------------------------------------------------------------------
-- 注册C函数 --
-- u2f 将32位整型内存数据转换为浮点数（不同于值转换） --
-- 类似C代码 *(float*)(&u) --
-- function u2f(u) --
-- @param u number 整数值 --
-- @return 成功返回浮点数值，否则返回nil --
-- @example local u = 123 --
-- local f = u2f( 123 ) --
-- --
-- time 获取时间戳，距离（00:00:00 UTC, January 1, 1970）的毫秒数 --
-- function time() --
-- @return 返回当前时间戳 --
-- @example local t = time() --
-- --
-- year 获取年（year-1900） --
-- function year(t) --
-- @param t number 时间戳，距离（00:00:00 UTC, January 1, 1970）的秒数 --
-- @return 返回年 --
-- @example local y = year( t ) --
-- --
-- month 获取月（0-11） --
-- function month(t) --
-- @param t number 时间戳，距离（00:00:00 UTC, January 1, 1970）的秒数 --
-- @return 返回月 --
-- @example local m = month( t ) --
-- --
-- day 获取日（1-31） --
-- function day(t) --
-- @param t number 时间戳，距离（00:00:00 UTC, January 1, 1970）的秒数 --
-- @return 返回月 --
-- @example local d = day( t ) --
-- --
-- hour 获取时（0-23） --
-- function hour(t) --
-- @param t number 时间戳，距离（00:00:00 UTC, January 1, 1970）的秒数 --
-- @return 返回时 --
-- @example local h = hour( t ) --
-- --
-- minute 获取分（0-59） --
-- function minute(t) --
-- @param t number 时间戳，距离（00:00:00 UTC, January 1, 1970）的秒数 --
-- @return 返回分 --
-- @example local m = minute( t ) --
-- --
-- second 获取秒（0-59） --
-- function second(t) --
-- @param t number 时间戳，距离（00:00:00 UTC, January 1, 1970）的秒数 --
-- @return 返回秒 --
-- @example local m = second( t ) --
-------------------------------------------------------------------------------
--------------------------------------------------------
-- 将bytes string转换hex string --
-- @param s string bytes string --
-- @return 返回hex string，类似"0A0B0C0D..." --
-- @example local hex = to_hex("\2\2\0\150\0\37\206") --
--------------------------------------------------------
function to_hex(s)
local i
local t
t={s:byte(1,s:len())}
for i=1,#t do
t[i]=string.format('%02X',t[i])
end
return table.concat(t)
end
-----------------------------------------------
-- 将object序列化成字符串 --
-- @param o boolean|number|string|table --
-- @return 返回序列化string --
-- @example local str = to_str({x=100}) --
-----------------------------------------------
function to_str(o)
local i=1
local t={}
local f
f=function(x)
local y=type(x)
if y=="number" then
t[i]=x
i=i+1
elseif y=="boolean" then
t[i]=tostring(x)
i=i+1
elseif y=="string" then
t[i]="\""
t[i+1]=x
t[i+2]="\""
i=i+3
elseif y=="table" then
t[i]="{"
i=i+1
local z=true
for k,v in pairs(x) do
if z then
z=false
t[i]="\""
t[i+1]=k
t[i+2]="\""
t[i+3]=":"
i=i+4
f(v)
else
t[i]=","
t[i+1]="\""
t[i+2]=k
t[i+3]="\""
t[i+4]=":"
i=i+5
f(v)
end
end
t[i]="}"
i=i+1
else
t[i]="nil"
i=i+1
end
end
f(o)
return table.concat(t)
end
----------------------------------------------------------------------------------------------------------
-- 添加值数据点到table中 --
-- @param t table --
-- i string 数据流或数据流模板名称 --
-- a number 毫秒级时间戳，距离（00:00:00 UTC, January 1, 1970）的毫秒； --
-- 如果值为0，表示使用当前时间 --
-- v boolean|number|string|table 布尔值、数值、字符串、json --
-- c string 用于标识数据点归属(设备AuthCode,可选) --
-- 如果值为“”或nil，表示数据点归属建立TCP连接的设备 --
-- @return 成功返回true，否则返回false --
-- @example local ok = add_val(t,"dsname",0,100) --
----------------------------------------------------------------------------------------------------------
function add_val(t, i, a, v, c)
if type(t)~="table" then
return false
elseif type(i)~="string" then
return false
elseif type(a)~="number" then
return false
else
local o = type(v)
if o~="boolean" and o~="number" and o~="string" and o~="table" then
return false
end
local n = {i=i,v=to_hex(v)}
-- n.v = n.v .. "("..o..")"
if a~=0 and a~=nil then
n["a"]=a
end
if c~=nil then
n["c"]=c
end
-- list push_back --
if t.h==nil then
t.h={nil,n}
t.t=t.h
else
t.t[1]={nil,n}
t.t=t.t[1]
end
end
return true
end
--------------------------------------------------------------
-- 将table序列化成json字符串 --
-- @param t table 通过add_val、add_bin构建起来的table --
-- @return 返回序列化json字符串 --
-- @example local json = to_json(t) --
--------------------------------------------------------------
function to_json(t)
local i=1
local o={}
local n
o[i]="["
i=i+1
n=t.h
while n~=nil do
if n[2]~=nil then
o[i]=to_str(n[2])
i=i+1
end
n=n[1]
if n~=nil then
o[i]=","
i=i+1
end
end
o[i]="]"
return table.concat(o)
end
------------------------------------
-- begin-添加用户自定义值或函数等 --
-- end-添加用户自定义值或函数等 --
------------------------------------
------------------------------------------------------------------------------------------
-- 设置定时下发设备的数据（可选） --
-- @param dev user_data 设备管理器 --
-- @return 无 --
-- @notice 此函数为回调函数，不可在脚本内调用 --
-- @readme dev提供一下几个函数： --
-- dev:add(interval,name,data)添加定时下发数据 --
-- @param interval number 数据下发的时间间隔（秒） --
-- name string 名称（须保证唯一性） --
-- data string 数据（二进制数据），使用lua转义字符串 --
-- @return 成功返回true，否则返回false --
-- @notice 定时数据下发的平均频率不超过1，及1/interval_1+...+1/interval_n<=1 --
-- @example local ok = dev:add(10,"test","\1\1\0\150\0\37\253\29") --
-- dev:timeout(sec)设置下发数据的设备响应超时时间（秒） --
-- @param sec int 响应超时时间（秒） --
-- 如果值为0，表示不检测设备响应超时 --
-- @return 无 --
-- @example dev:timeout(3) --
-- dev:response()设备响应成功 --
-- @param 无 --
-- @return 无 --
-- @example dev:response() --
-- dev:send(data)下发数据到设备 --
-- @param data string 数据（二进制数据），使用lua转义字符串 --
-- @return 无 --
-- @example dev:send("\2\2\0\150\0\37\206\89") --
------------------------------------------------------------------------------------------
function device_timer_init(dev)
-- 添加用户自定义代码 --
-- 例如： --
dev:timeout(3)
dev:add(10,"dev1","hello") --每10秒下发一包数据，内容为hello
end
-----------------------------------------------------------------------------------------------------------
-- 解析设备上传数据 --
-- @param dev user_data 设备管理器 --
-- @return size表示已解析设备上传数据的字节数，json表示解析后的数据点集合，格式如下： --
-- [ --
-- { --
-- "i" : "dsname1", // 数据流或数据流模板名称1 --
-- "a" : 1234567890, // 毫秒级时间戳，距离（00:00:00 UTC, January 1, 1970）的毫秒 --
-- // 如果值为0，表示使用当前时间 --
-- "v" : 123 | "123" | {...} // 布尔值、数值、字符串、json --
-- "b" : "0A0B0C0D..." // 二进制数据（16进制字符串），与v互斥，不同时存在 --
-- "d" : xxx | "xxx" | {...} // 用于描述b（可选）；布尔值、数值、字符串、json --
-- "c" : "authcode1" // 用于标识数据点归属(设备AuthCode,可选) --
-- // 如果为“”或不存在，表示数据点归属建立TCP连接的设备 --
-- } --
-- ... --
-- { --
-- "i" : "dsnamen", // 数据流或数据流模板名称1 --
-- "a" : 1234567890, // 毫秒级时间戳，距离（00:00:00 UTC, January 1, 1970）的毫秒 --
-- // 如果值为0，表示使用当前时间 --
-- "v" : 123 | "123" | {...} // 布尔值、数值、字符串、json --
-- "b" : "0A0B0C0D..." // 二进制数据（16进制字符串），与v互斥，不同时存在 --
-- "d" : xxx | "xxx" | {...} // 用于描述b（可选）；布尔值、数值、字符串、json --
-- "c" : "authcoden" // 用于标识数据点归属(设备AuthCode,可选) --
-- // 如果为“”或不存在，表示数据点归属建立TCP连接的设备 --
-- } --
-- ] --
-- @notice 此函数为回调函数，不可在脚本内调用 --
-- @readme dev提供一下几个函数： --
-- dev:add(interval,name,data)添加定时下发数据 --
-- @param interval number 数据下发的时间间隔（秒） --
-- name string 名称（须保证唯一性） --
-- data string 数据（二进制数据），使用lua转义字符串 --
-- @return 成功返回true，否则返回false --
-- @notice 定时数据下发的平均频率不超过1，及1/interval_1+...+1/interval_n<=1 --
-- @example local ok = dev:add(10,"test","\1\1\0\150\0\37\253\29") --
-- dev:timeout(sec)设置下发数据的设备响应超时时间（秒） --
-- @param sec int 响应超时时间（秒） --
-- 如果值为0，表示不检测设备响应超时 --
-- @return 无 --
-- @example dev:timeout(3) --
-- dev:response()设备响应成功 --
-- @param 无 --
-- @return 无 --
-- @example dev:response() --
-- dev:send(data)下发数据到设备 --
-- @param data string 数据（二进制数据），使用lua转义字符串 --
-- @return 无 --
-- @example dev:send("\2\2\0\150\0\37\206\89") --
-- dev:size()获取设备数据大小（字节数） --
-- @param 无 --
-- @return 返回设备数据大小（字节数） --
-- @example local sz = dev:size() --
-- dev:byte(pos)获取pos对应位置的设备数据（字节） --
-- @param pos number 指定的获取位置，取值范围[1,dev:size()+1) --
-- @return 成功返回设备数据（int），否则返回nil --
-- @example local data = dev:byte(1) --
-- dev:bytes(pos,count)获取从pos开始，count个设备数据 --
-- @param pos number 指定的获取起始位置，取值范围[1,dev:size()+1) --
-- count number 指定的获取数据总数，取值范围[0,dev:size()+1-pos] --
-- @return 成功返回设备数据（string），否则返回nil --
-- @example local datas = dev:bytes(1,dev:size()) --
-----------------------------------------------------------------------------------------------------------
function device_data_analyze(dev)
local t = {}
local a = 0
-- 添加用户自定义代码 --
-- 例如： --
local s = dev:size() --获取上行数据长度
add_val(t,"ds_test",0,dev:bytes(1,s))
dev:response()
dev:send("received") --发送应答
-- return $1,$2 --
-- 例如： --
return s,to_json(t) --保存该数据
end
其中： device_data_analyze(dev) 为终端上行数据解析函数，每一包数据都会经过其处理； device_timer_init(dev) 为定时器初始化函数，用于指定周期性的数据下发操作；
Step4 建立连接
设备上电，与OneNET接入服务（域名为：dtu.heclouds.com）建立TCP连接，发送登录报文，格式如下：
*$PID#$AUTH_INFO#$PARSER_NAME*
示例：
*12346#sn823mdn#testlua*
其中，参数解释如下：
- PID：产品ID，创建产品时OneNET生成的产品唯一性数字标识
- AUTH_INFO：设备鉴权信息，在设备注册时，用户创建设备时指定的唯一字符串标识
- PARSER_NAME：用户自定义解析脚本的名称，用户上传脚本时指定的唯一字符串标识

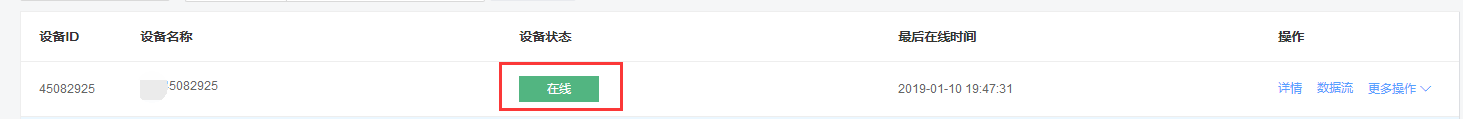

若建立连接成功，可以看到设备在线标记：
Step5数据流展示，查看数据点
在OneNET上的设备管理下点击数据展示，进入数据展示页面，点击下拉菜单，查看近期上传的数据点；也可以选择时间区间来查看历史时间
