開發流程

測試接入流程分為平台域和設備域,用於説明你進行首次接入體驗,以便對平台的功能以及接入協議有大致的了解。

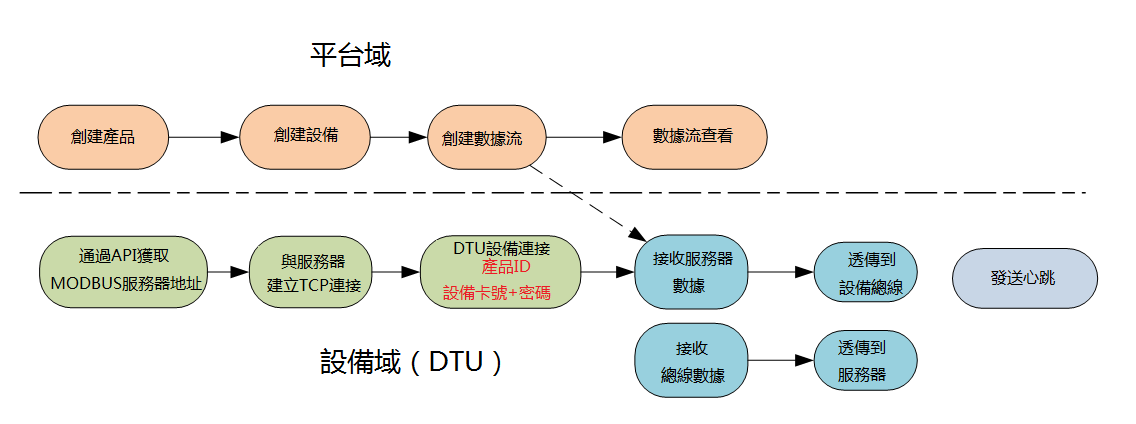

測試流程圖如下:

pic

接入步驟如下:

Step1 創建產品,選擇接入協議

首先你需要在平台創建一個接入協議為MODBUS的產品

Step2 創建設備創建設備,記錄設備ID等信息

通過頁面點擊添加設備,輸入設備名稱和鑒權信息(即設備編號),並記錄下該設備編號.

Step3 創建數據流

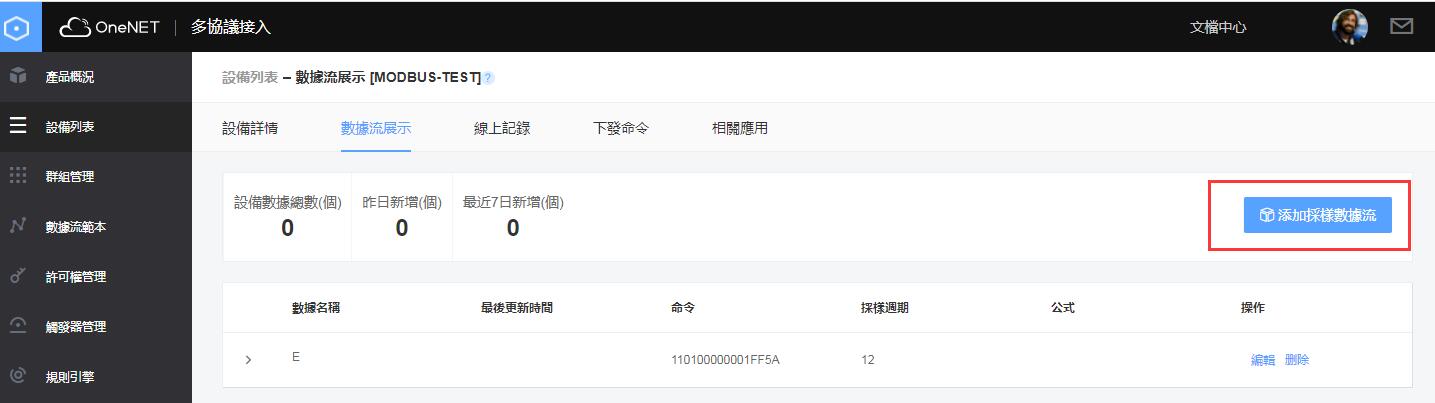

添加採樣數據流,一個採樣數據流對應著一條週期性採集命令

pic

配置相關採樣信息,點擊保存

pic

Step4 建立設備連接

以產品ID和建立設備時輸入的號碼、密碼為參數,按以下順序序列化報文,發送至平台,建立設備連接

字段 長度/byte 說明
type 11 設備類型,以'/0'結尾,目前保留
name 9 設備名稱,以'/0'結尾,目前保留
phone 12 DTU手機號,以'/0'結尾,用於設備登入鑒權
svrpwd 9 DTU密碼,以'/0'結尾,用於設備登入鑒權
id 11 產品ID,以'/0'結尾,平台申請專案時分配的產品ID

設備連接建立之後,將看到設備在線狀態(如下圖),同時平台將會按照設定的數據週期的下發該採集命令 pic

Step6 保持設備在線

當設備處於空閒的時候,為了保持與OneNET平台的連接不斷開,需要定期發送心跳包(0x0000),以確保TCP連接不斷開。其中時間間隔須小於5分鐘,推薦1~3分鐘。
