NB模组实现SOTA升级操作流程（中国移动M531x为例）
1.前提条件
模组固件版本为S04版本且支持SOTA的AT指令。
2.平台侧操作步骤
▹ STEP 1 SOTA任务入口

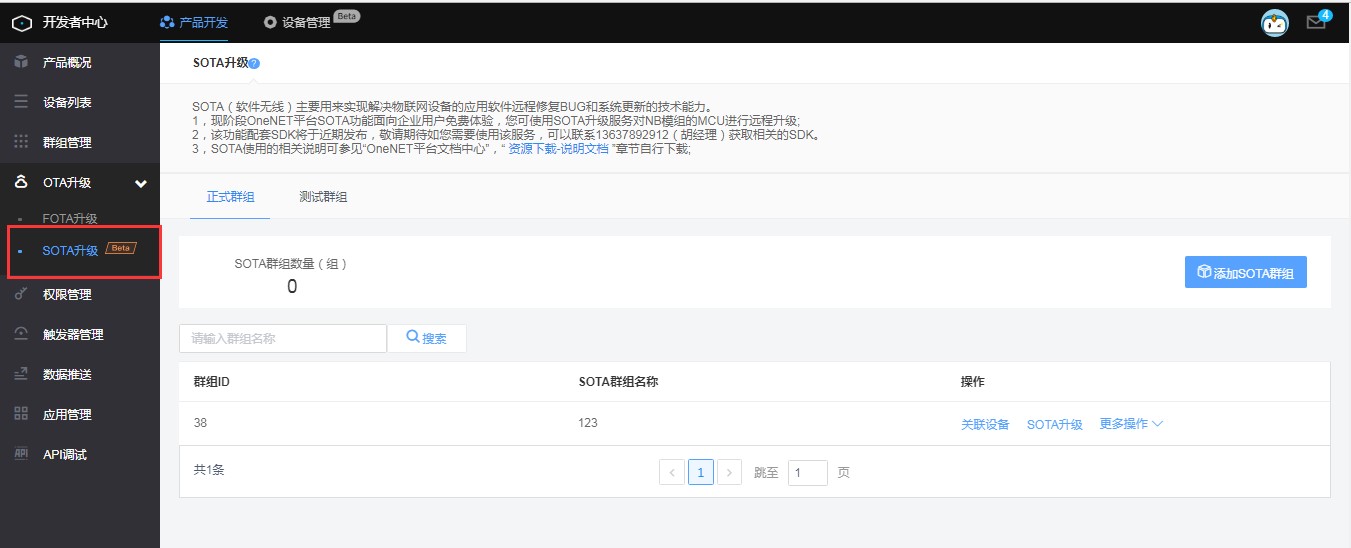

点击页面左侧“SOTA升级”，进入SOTA任务，如图1所示。
▹ STEP 2 添加SOTA群组

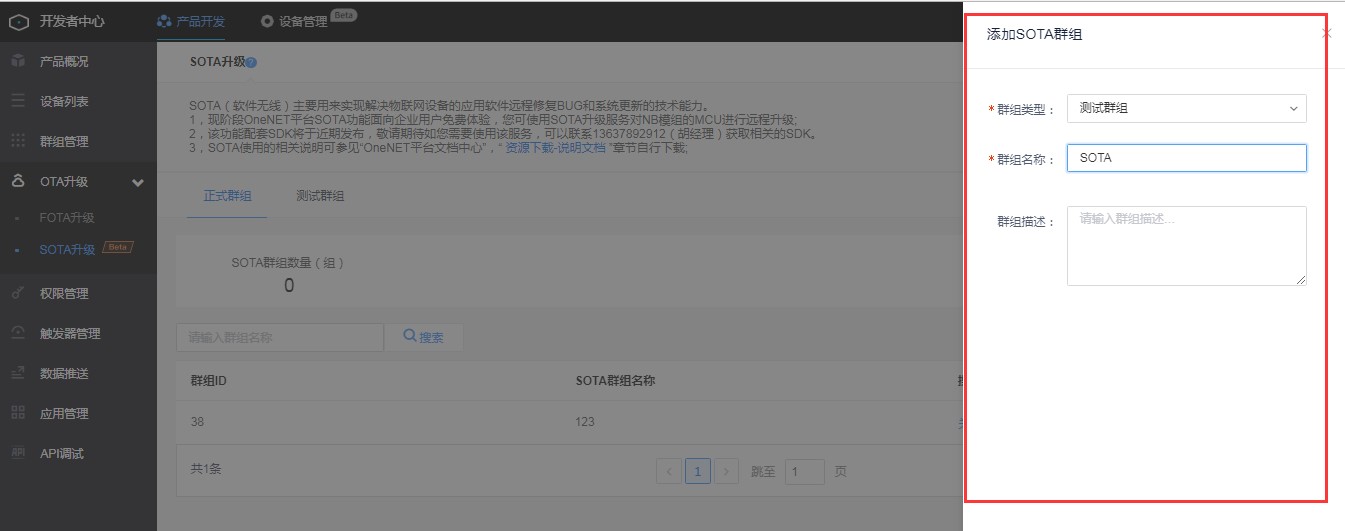

点击页面右侧“添加SOTA群组”，如图2所示。若选择“正式设备”，填写群组名称根据实际情况填写！
▹ STEP 3 关联设备

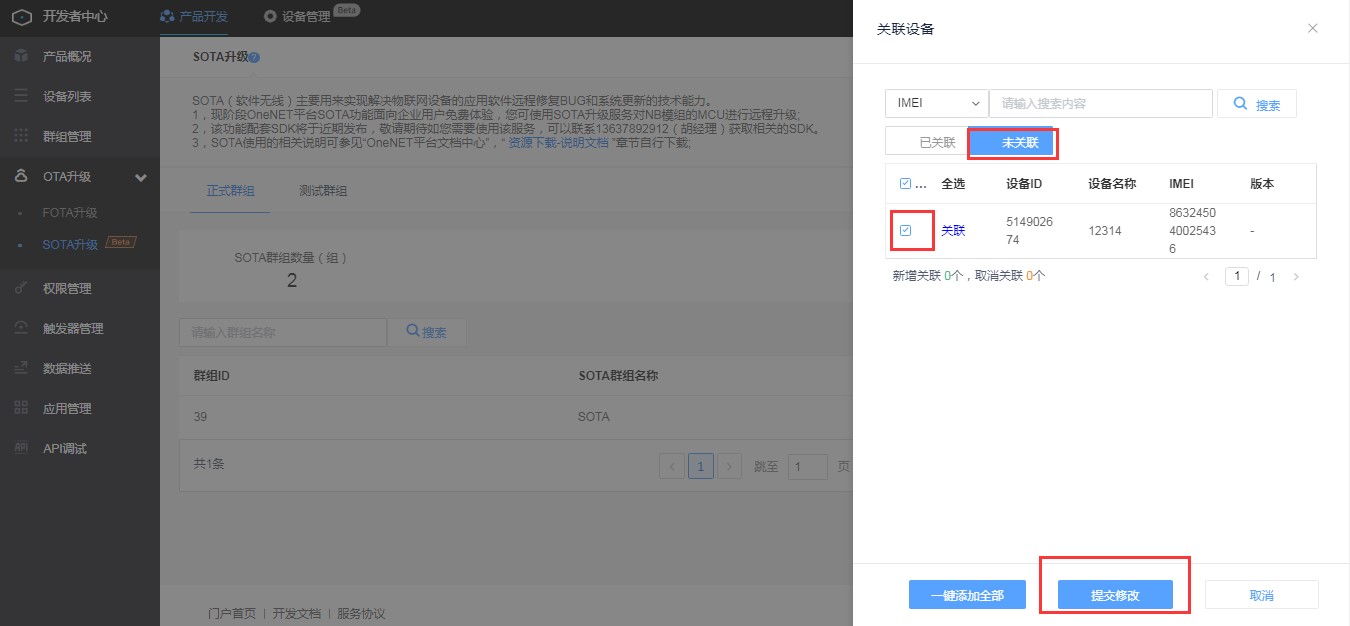

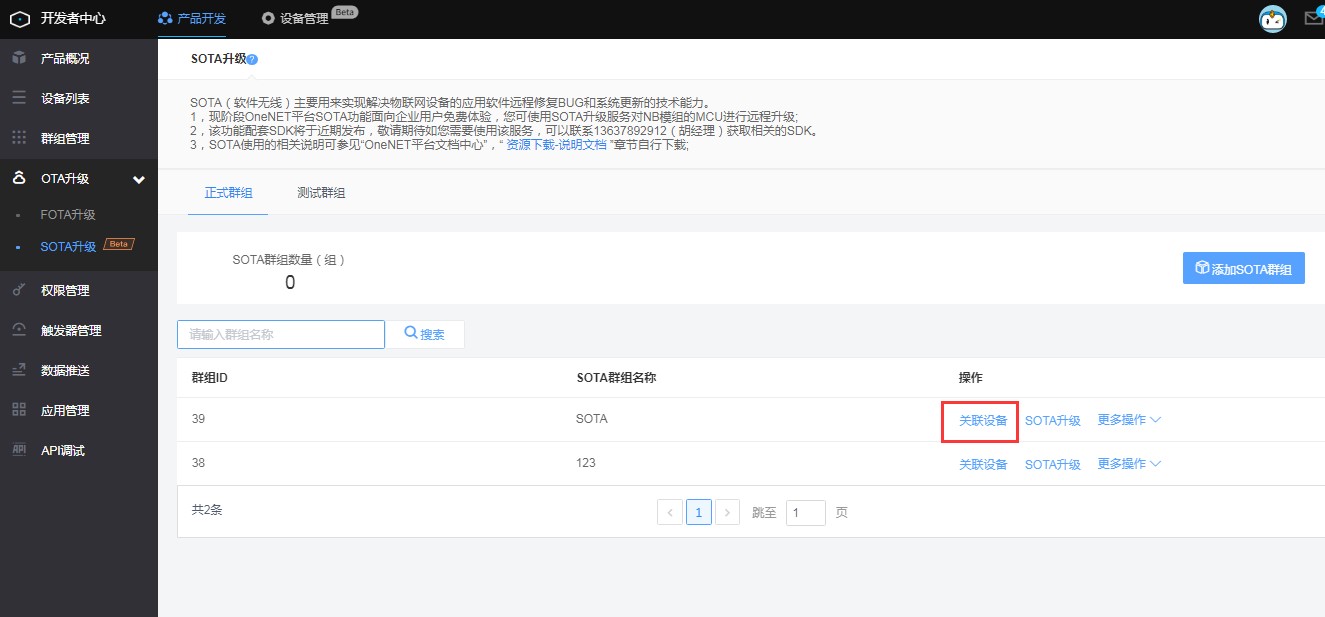

点击群组列表中目标群组右侧的“关联设备”，进入关联设备操作界面，点击“未关联”，在下方选择之前创建的相关设备，再点击“提交修改”，完成添加设备。如图3和图4所示。
▹ STEP 4 SOTA升级

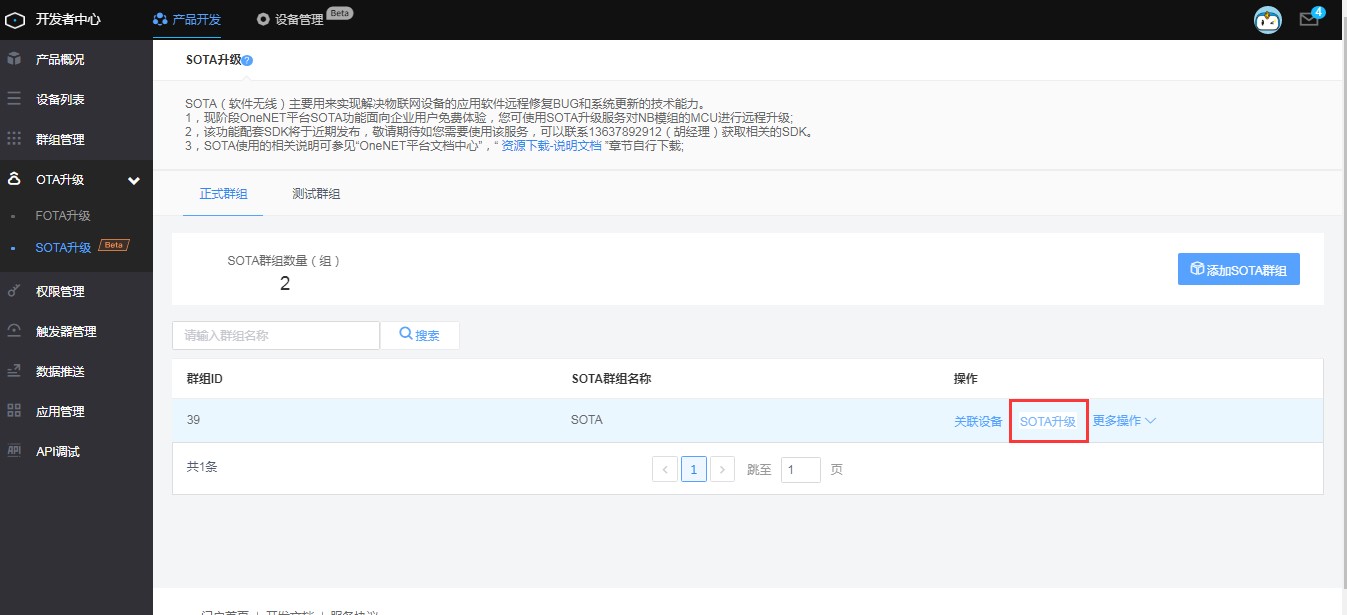

点击群组列表中目标群组右侧的“SOTA升级”，进入升级界面，如图5所示。
▹ STEP 5 添加软件版本

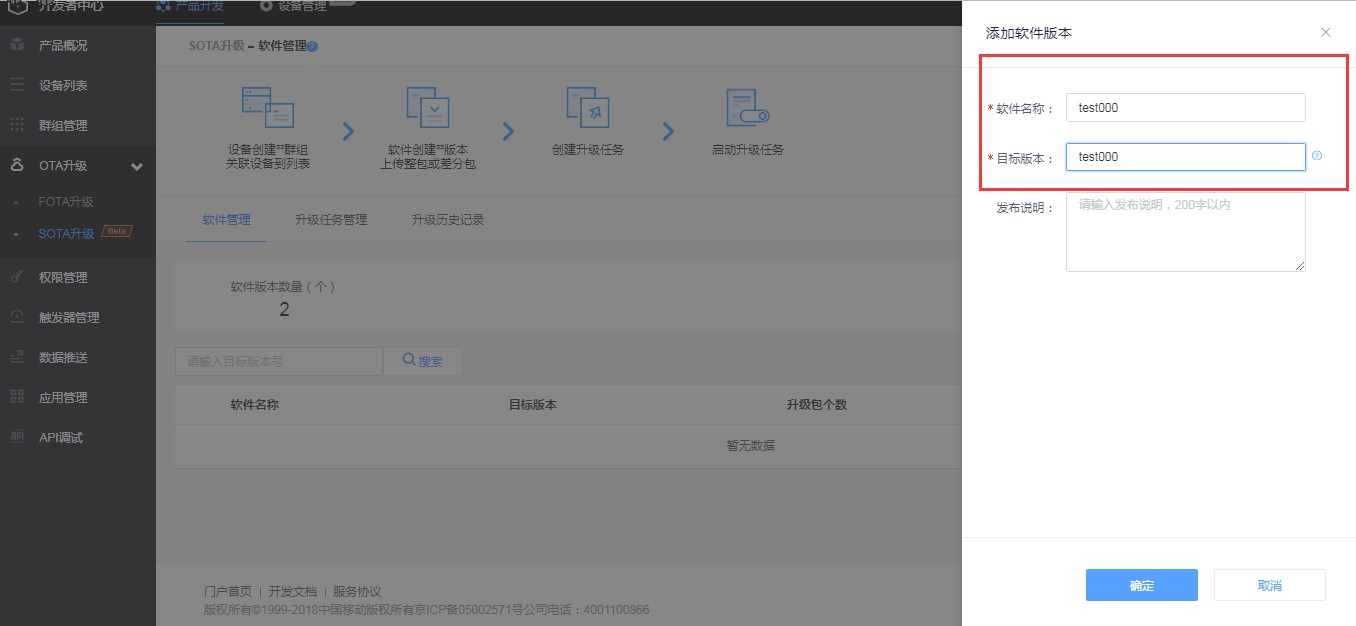

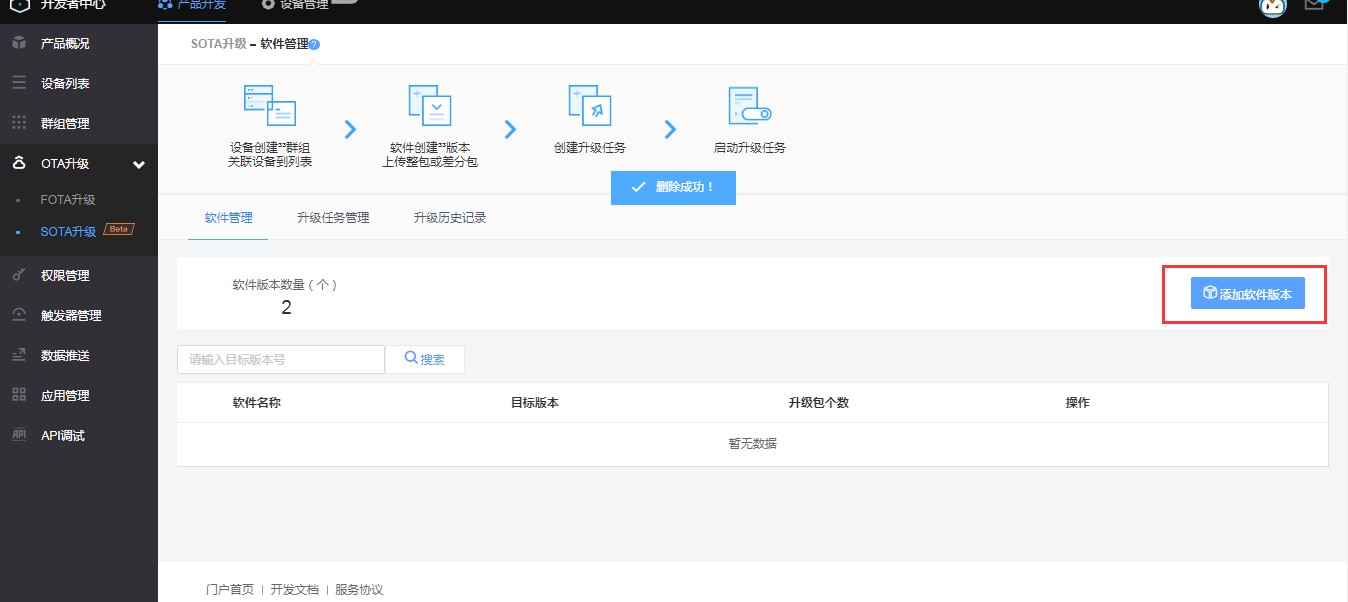

在“软件管理”页面点击“添加软件版本”，进入配置页面，创建自定义的“软件名称”以及“目标版本”，软件名称和目标版本名称应与实际情况对应。如图6和图7所示。
注：“目标版本”为MCU将要升级的版本号，在下载完数据后，与后面MCU上传的版本号核对，若相同则升级成功，不相同则继续升级流程。
▹ STEP 6 添加升级包

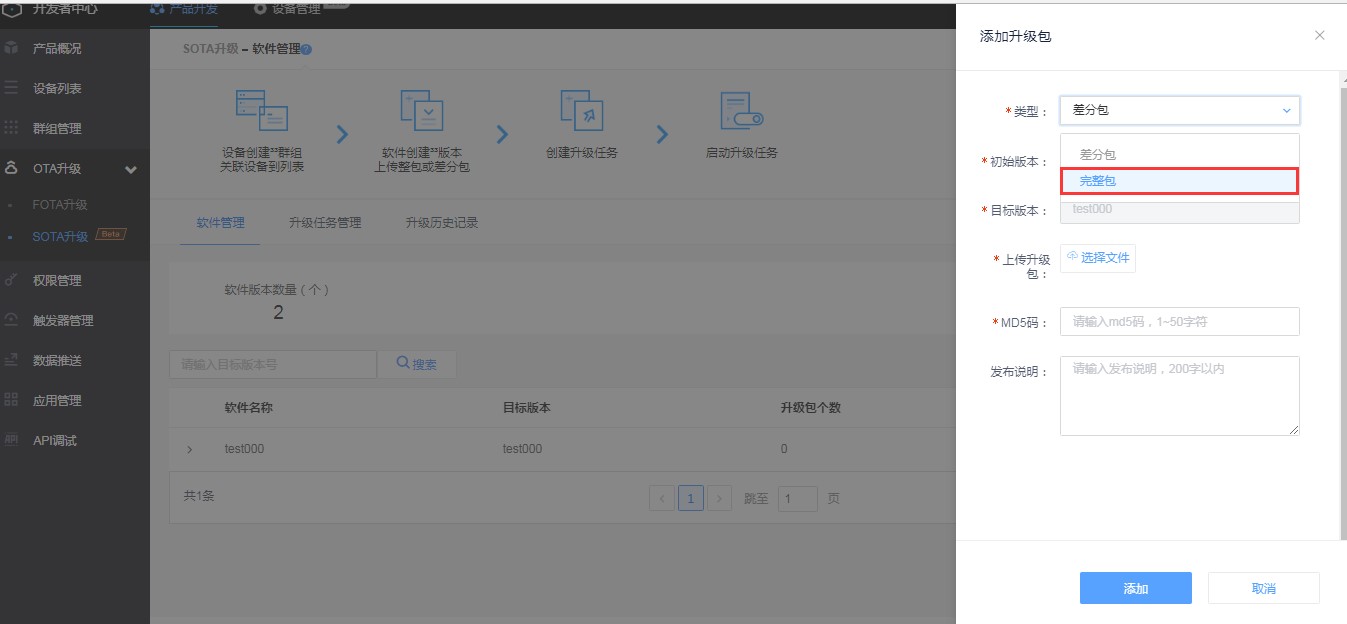

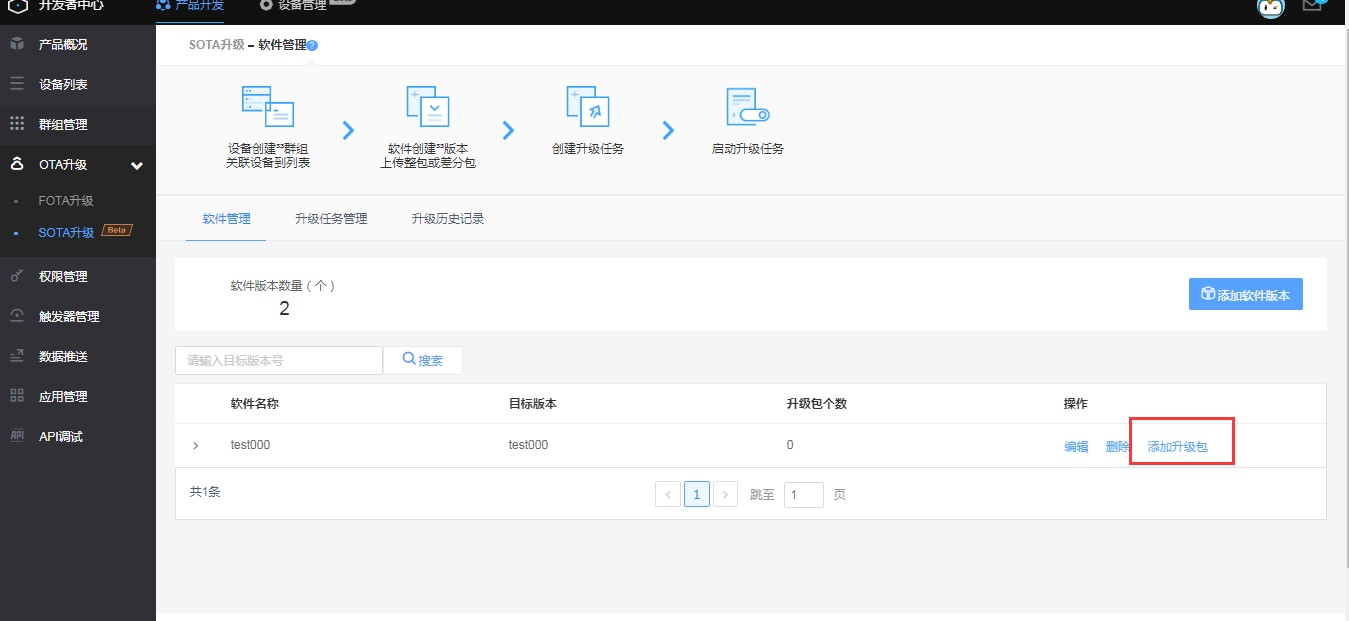

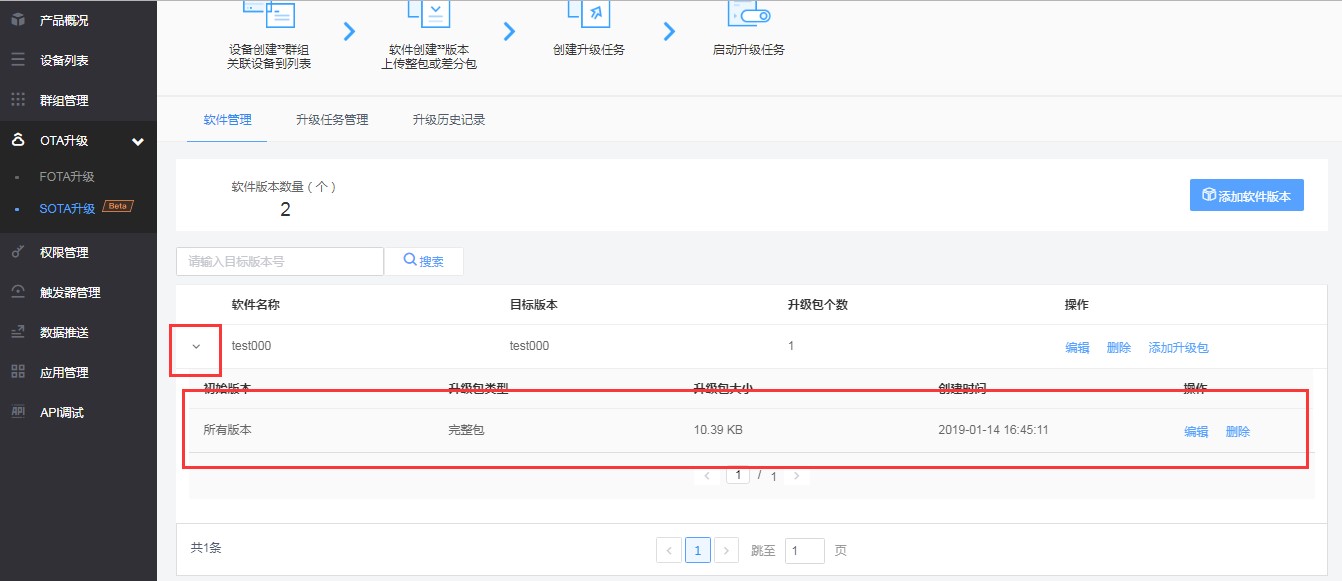

在“软件管理”页面点击“添加升级包”，进入配置页面，类型选择“完整包”，接着上传升级包,填写升级包的MD5码，点击“添加”，如图8和图9所示。然后在软件版本列表中点击左侧箭头，查看所添加的版本信息，如图10所示。
▹ STEP 7 添加升级任务

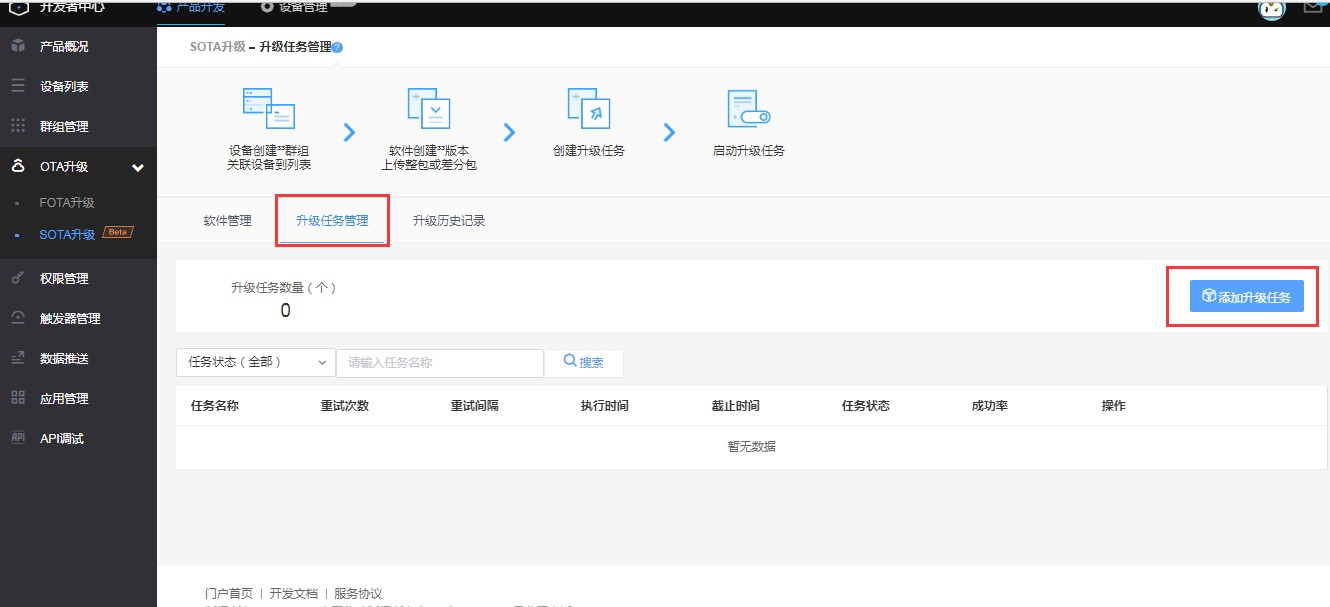

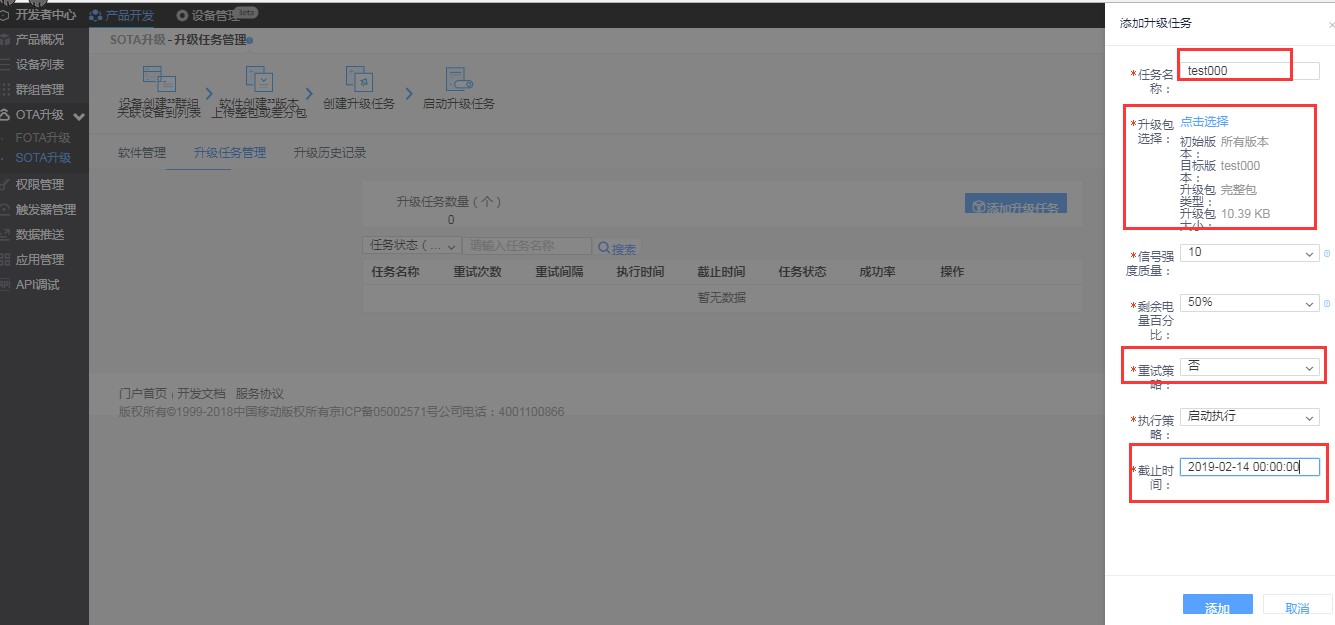

在SOTA升级页面选择“升级任务管理”进入升级界面，点击右侧“添加升级任务”开始创建SOTA升级任务，如图11所示。在“添加升级任务”配置界面填写任务信息，最后点击“添加”，至此升级任务创建完成，如图12所示。
注：若添加升级任务失败，显示“没有实体”，应该在发送“AT+MIPLOPEN”之前，向模组发送：AT+MIPLSOTAVER="test0"(test0为当前版本即老版本，ps：我们要升级到test000版本)，待模组回复“OK”之后，便可创建任务。
3. MCU端AT指令操作流程
▹ STEP 8 创建设备实例
AT+MIPLCREATE
OK
AT+MIPLSOTAVER="test0" //向平台上报当前版本号“test0”
OK
▹ STEP 9 注册请求/查询是否注册
AT+MIPLOPEN=0,600,60
OK
+MIPLEVENT:0,6 // 注册成功
注：返回+MIPLEVENT:0,6说明注册成功，其它情况请查询注网情况或者信号质量。
▹ STEP 10 进入MCU升级流程
+MIPLEXECUTE:0,54077,5,0,26550,0,"" // 该指令是一个下发命令操作请求消息
AT+MIPLEXECUTERSP=0,54077,2
OK
▹ STEP 11 读取资源值
（1）读取MCU可用空间
+MIPLREAD:0,54078,3,0,26261 //该指令是一个读取请求消息
AT+MIPLREADRSP=0,54078,1,3,0,26261,3,3,"256",0,0 // 256为MCU可用存储空间，单位KB
OK
（2）读取MCU当前版本号
+MIPLREAD:0,54079,3,0,19
AT+MIPLREADRSP=0,54079,1,3,0,19,1,7,"test0",0,0 // test0为MCU版本号
OK
注：3,0,19分别对应objid、insid、resid，此语句告诉MCU需要上传当前版本号，“test000”与目标版本号比较，如不同继续升级流程，若相同则标志升级完成。
（3）读取MCU升级状态
+MIPLREAD:0,54080,5,0,-1// 此处需连回以下3条
AT+MIPLREADRSP=0,54080,1,5,0,3,3,1,"0",2,1 // 0为MCU当前升级状态
OK
AT+MIPLREADRSP=0,54080,1,5,0,5,3,1,"0",1,2 // 0为MCU当前升级结果
OK
AT+MIPLREADRSP=0,54080,1,5,0,26500,3,1,"0",0,0 // 0为MCU已接收字节数
OK
（4）读取MCU当前电量
+MIPLREAD:0,54081,3,0,9
AT+MIPLREADRSP=0,54081,1,3,0,9,3,3,"100",0,0 // 100为MCU当前电量
OK
注：该电量需要超过STEP 13中创建升级任务时的最低电量。
▹ STEP 12 下载MCU固件包
+MIPLEXECUTE:0,27495,5,0,26501,0,"" // 切换系统状态，准备下载MCU固件包
AT+MIPLSOTA=3 //擦除flash成功
OK
下载固件包
注：以上流程均正确，平台下发该消息，开始下载固件包
+MIPLWRITE:0,27496,5,0,0,2,1024,
C7AC**F8,1 //*表示省略的报文信息，最后一个字节是flag标志位
AT+MIPLSOTA=1 //把接收到的升级报文写入flash中，成功，result为1
OK
注：此处flag为“1”，表示第一条消息。
+MIPLWRITE:0,27497,5,0,0,2,1024,
D3A6**EB,2//*表示省略的报文信息，最后一个字节flag标志位
AT+MIPLSOTA=1 //把接收到的升级报文写入flash中，成功，result为1
OK
注：此处flag为“2”，表示中间消息。
+MIPLWRITE:0,27508,5,0,0,2,1024,
AEC9**C9,2//*表示省略的报文信息，最后一个字节flag标志位
AT+MIPLSOTA=1 //把接收到的升级报文写入flash中，成功，result为1
OK
注：此处flag为“2”，表示中间消息。
+MIPLWRITE:0,27509,5,0,0,2,346,
CFA3**0A,0//*表示省略的报文信息，最后一个字节flag标志位
AT+MIPLSOTA=1 //把接收到的升级报文写入flash中，成功，result为1
OK
注：此处flag为“0”，表示最后一条消息,只有最后以为flag为“0”，才表示所有固件包下载完成。
▹ STEP 13 MCU开始升级
+MIPLREAD:0,27510,3,0,9
AT+MIPLREADRSP=0,27510,1,3,0,9,3,3,"100",0,0 // 再次获取电量准备升级
OK
+MIPLEXECUTE:0,27511,5,0,2,0,"" // MCU开始升级标志
AT+MIPLEXECUTERSP=0,27495,2
OK //开始升级
▹ STEP 14 更新状态请求
AT+MIPLUPDATE=0,0,0
OK
+MIPLEVENT:0,11
注：该指令为MCU主动上传指令，需等待MCU升级完成后，再上传该指令（等待时间与MCU下载固件包大小有关）
▹ STEP 15 读取资源值
（1）读取MCU可用空间
+MIPLEXECUTE:0,54077,5,0,26550,0,""
AT+MIPLEXECUTERSP=0,54077,2
OK
+MIPLREAD:0,17502,3,0,26261
AT+MIPLREADRSP=0,17502,1,3,0,26261,3,3,"128",0,0 // 128为MCU可用存储空间，单位KB
OK
（2）读取MCU当前版本号
+MIPLREAD:0,17503,3,0,19
AT+MIPLREADRSP=0,17503,1,3,0,19,1,7,"test000",0,0 // test000为MCU版本号
OK
▹ STEP 16 升级完成
+MIPLWRITE:0,17507,5,0,0,2,0,,0 //本次升级流程完结
AT+MIPLWRITERSP=0,17507,2
OK

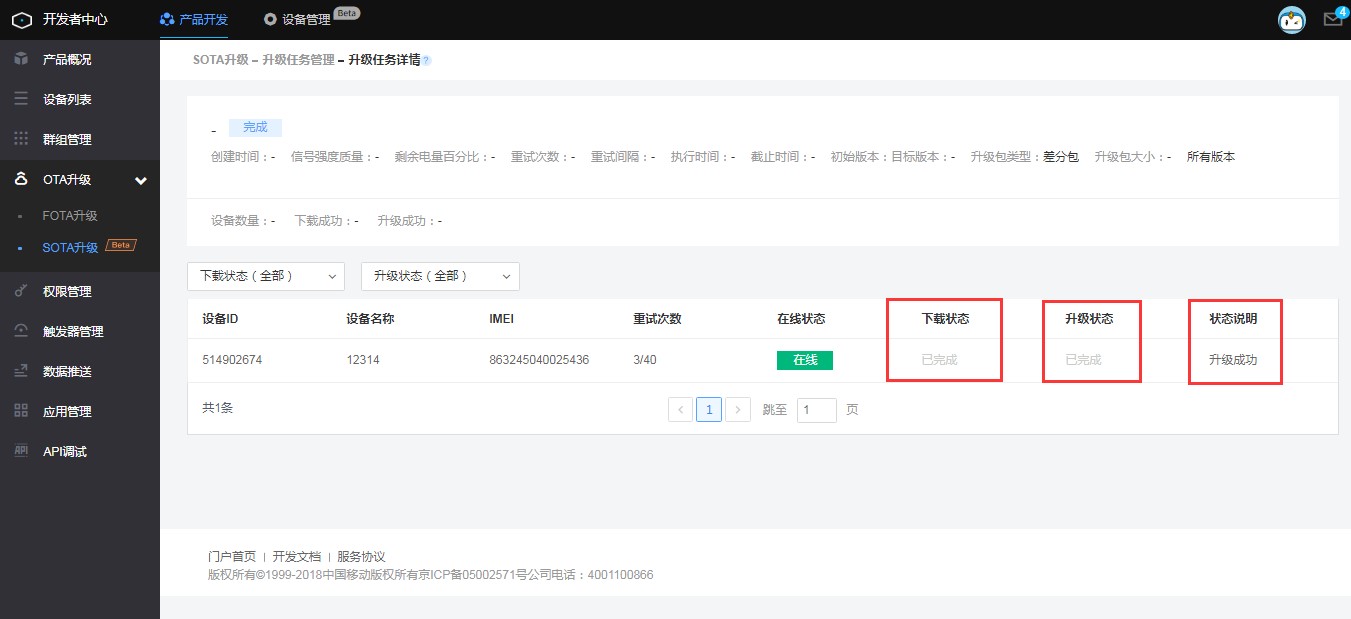

以上流程均完成后，登录OneNET平台查看升级任务状态，如图13所示。
