OTA包括模組升級和MCU應用升級兩類，待升級設備通過HTTP協定RESTful標準格式與OneNET平台進行資料交互以完成升級。南向設備目前所需的RESTful

API一共有三類：檢測任務、拉取檔、上報狀態。

本部分內容主要介紹網路調試助手使用API測試拉取固件的過程，為研發人員組包測試提供參考。

1. 鑒權參數

這裡採用Python來計算Authorization，實際使用時，更改產品id和accesskey即可。

Python代碼如圖1所示。

代碼下載地址：

◈ JAVA代碼、Python代碼下載 ◈ C代碼下載

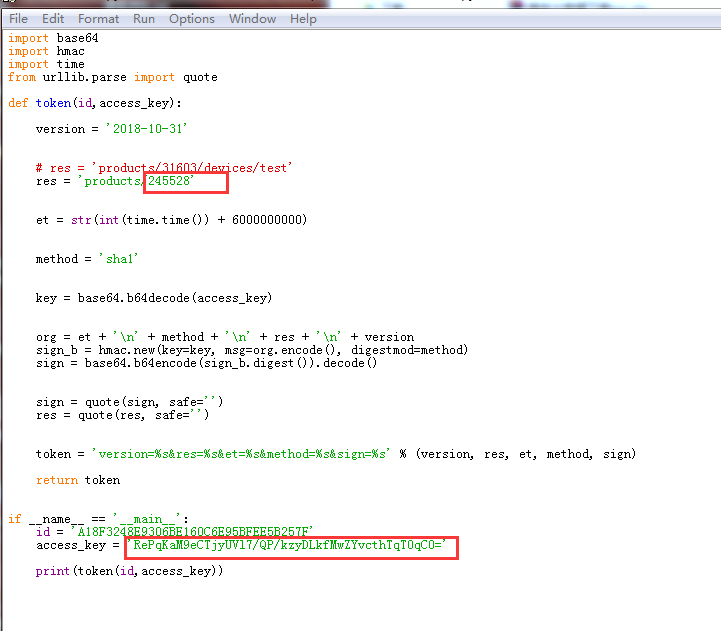

圖 1 Python代碼示例

計算出來的鑒權參數：

version=2018-10-31&res=products%2F198290&et=7555917657&method=sha1&sign=ZUXNMUqvAbuH0uHs0S1pd%2BgflNE%3D

2. 上報版本

POST http://ota.heclouds.com/ota/device/version?dev_id=522747162 HTTP/1.1
Content-Type: application/json
Authorization:version=2018-10-31&res=products%2F198290&et=7555917657&method=sha1&sign=ZUXNMUqvAbuH0uHs0S1pd%2BgflNE%3D
host:ota.heclouds.com
Content-Length:20

{"s_version":"V1.3"}

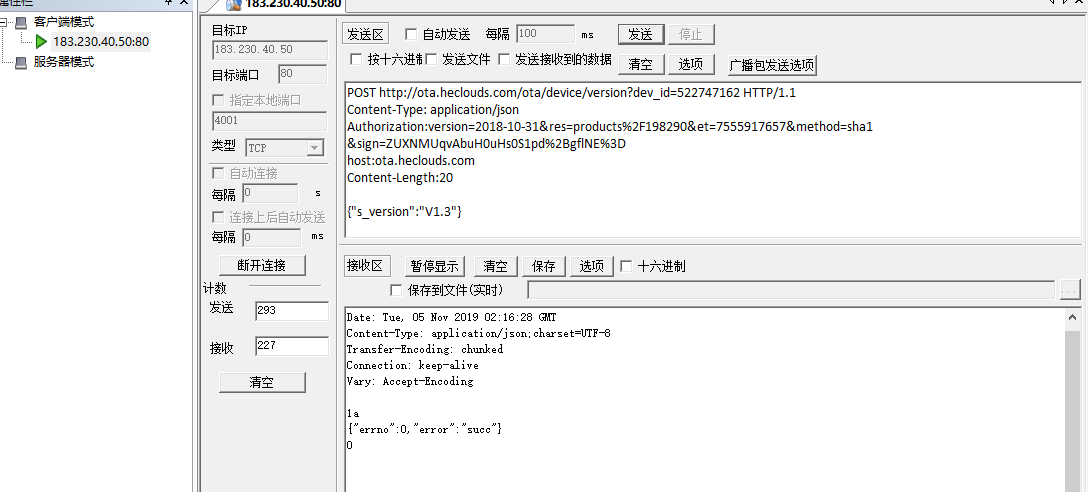

圖 2 上報版本

3. 檢測任務

dev_id=522747162需要修改為升級的設備id。其他參數不改變。

GET /ota/south/check?dev_id=522747162&manuf=102&model=10201&type=2&version=V11&cdn=false HTTP/1.1
Authorization:version=2018-10-31&res=products%2F198290&et=7555917657&method=sha1&sign=ZUXNMUqvAbuH0uHs0S1pd%2BgflNE%3D
host:  ota.heclouds.com
//此處有個換行，使用時請刪除此行內容，保留分行符號
//此處有個換行，使用時請刪除此行內容，保留分行符號

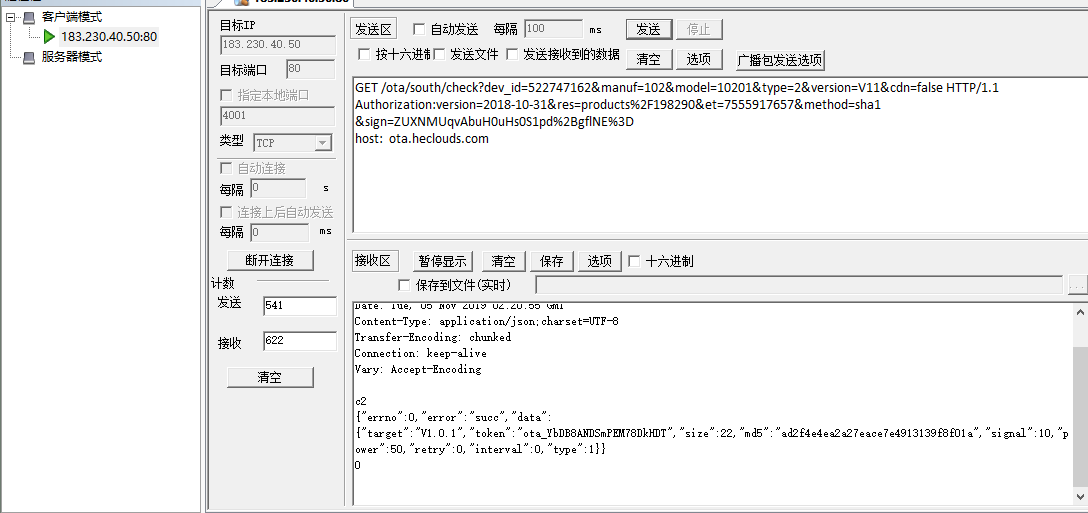

圖 3 檢測任務

4. 下載固件

GET /ota/south/download/ota_JcWgqjwXigKAfRayjjUW HTTP/1.1
Range:bytes=0-5
host:  ota.heclouds.com
//此處有個換行，使用時請刪除此行內容，保留分行符號
//此處有個換行，使用時請刪除此行內容，保留分行符號

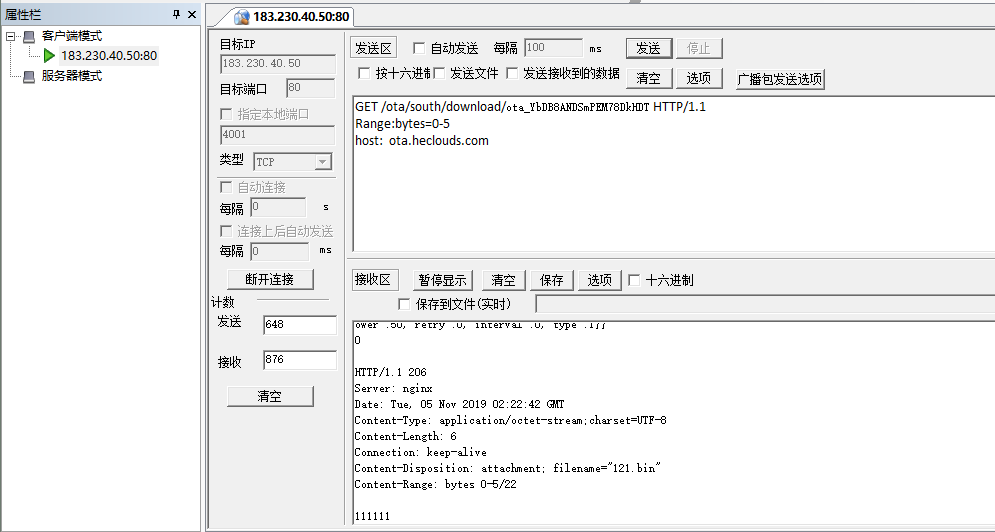

圖 4 下載固件

拉取部分檔時，修改頭部Range欄位。

Range: bytes={start}-{end}，目前只支援如下幾種模式：

1、Range: bytes={start}-，獲取第{start}+1個位元組到最後的資料
  例如：Range: bytes=0-，獲取所有資料
  Range: bytes=2-，獲取第3個資料到最後1個資料
  注意：如果{start}>=檔總長度，則默認{start}=0

2、Range: bytes={start}-{end}，獲取第{start}+1個位元組到第{end}+1個位元組
  例如：Range: bytes=0-99，獲取前100個位元組
  注意：若{end}>=文件總長度len，則默認end=len-1
  若{start}>{end}，start被設置為0

3、Range: bytes=-{end}，獲取最後end個位元組資料
  例如：Range: bytes=-100，獲取最後100個位元組資料

如果{end}大於檔總長度len，則默認end=len（獲取所有檔）。

狀態碼

分片返回的狀態碼：206

不分片返回的狀態碼：200

5. 上報狀態

POST /ota/south/device/download/ota_3lI1NIMLB6E4u260cLRd/progress?dev_id=522747162 HTTP/1.1
Authorization:version=2018-10-31&res=products%2F198290&et=7555917657&method=sha1&sign=ZUXNMUqvAbuH0uHs0S1pd%2BgflNE%3D
host:ota.heclouds.com
Content-Type: application/json
Content-Length:11

{"step":54}//上報下載進度為54%

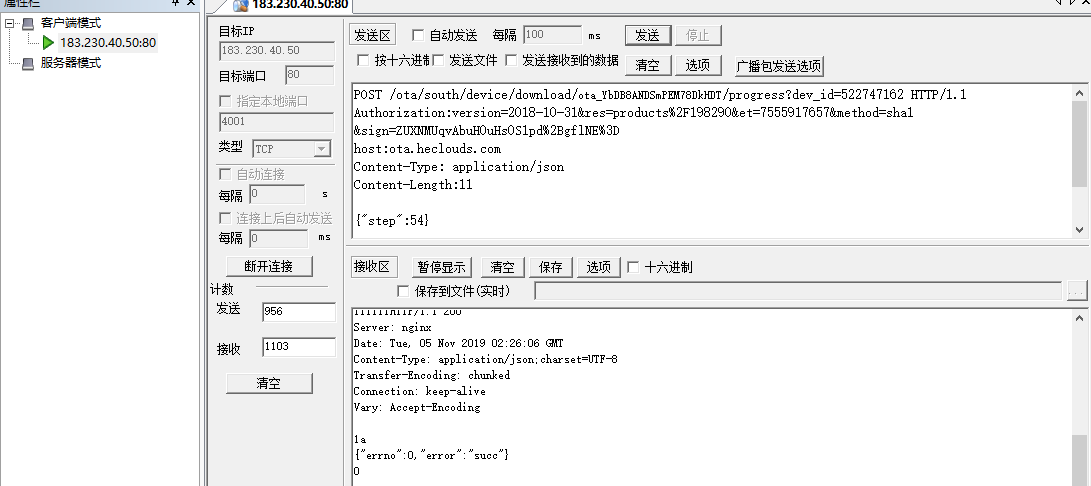

圖 5 上報下載進度

POST /ota/south/device/download/ota_3lI1NIMLB6E4u260cLRd/progress?dev_id=522747162 HTTP/1.1
Authorization:version=2018-10-31&res=products%2F198290&et=7555917657&method=sha1&sign=ZUXNMUqvAbuH0uHs0S1pd%2BgflNE%3D
host:ota.heclouds.com
Content-Type: application/json
Content-Length:12

{"step":201}//表示升級完成

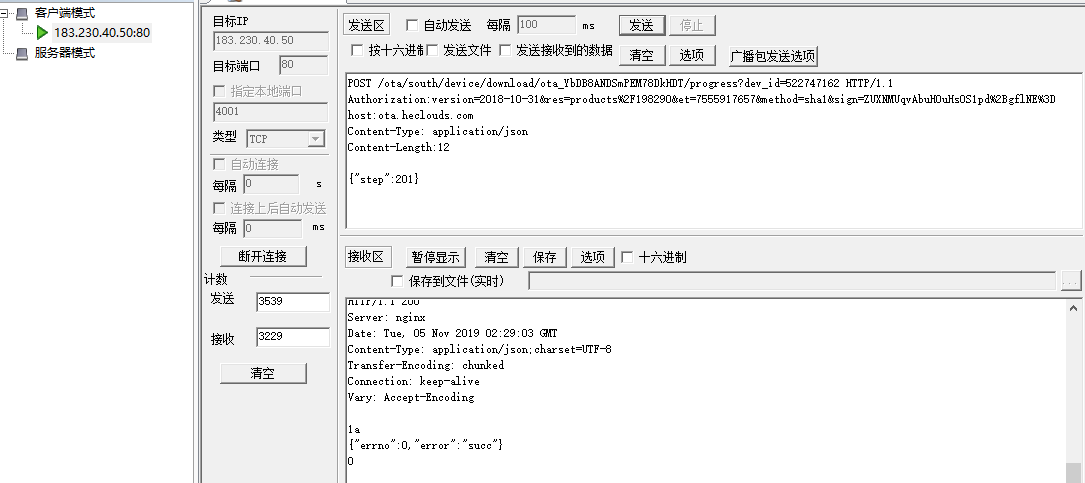

圖 6 上報狀態-升級完成

說明

1、設備在下載升級包的過程中（分片下載），可以根據需要上報下載進度（設備處於“下載中”，才能上報step=[0,100]）

2、如果設備上報的下載進度為100（即step:100），那麼平台會將設備的升級狀態從“正在下載”修改為“正在升級”狀態

3、只有當設備處於“正在下載”狀態時，設備才能夠使用該介面上報下載進度，其他狀態將返回“invalid state”的錯誤

4、step如果大於100，將作為上報狀態使用（設備處於：待升級、下載中、升級中，這三個狀態時，可以通過上報如下狀態碼完成升級流程。其他狀態如：已取消，升級失敗、升級成功、暫停時，不能上報如下狀態）：

上報升級成功狀態後，平台會顯示任務狀態為完成。
