NB-IoT設備接入流程概覽

您可以使用NB-IoT物聯網套件讓你的設備快速入雲。 該過程分為兩個階段：

第一階段：NB-IoT設備接入OneNET平台。

第二階段：基於設備上載數據流的應用開發。

通過本部分內容，開發人員可以了解到NB-IoT設備接入OneNET平台以及進行應用開發的基本流程，設備接入詳細流程請查看NB-IoT設備接入開發指南。

第一階段:

設備接入OneNET平台的操作過程分為平台側操作和設備側操作。

1、平台側

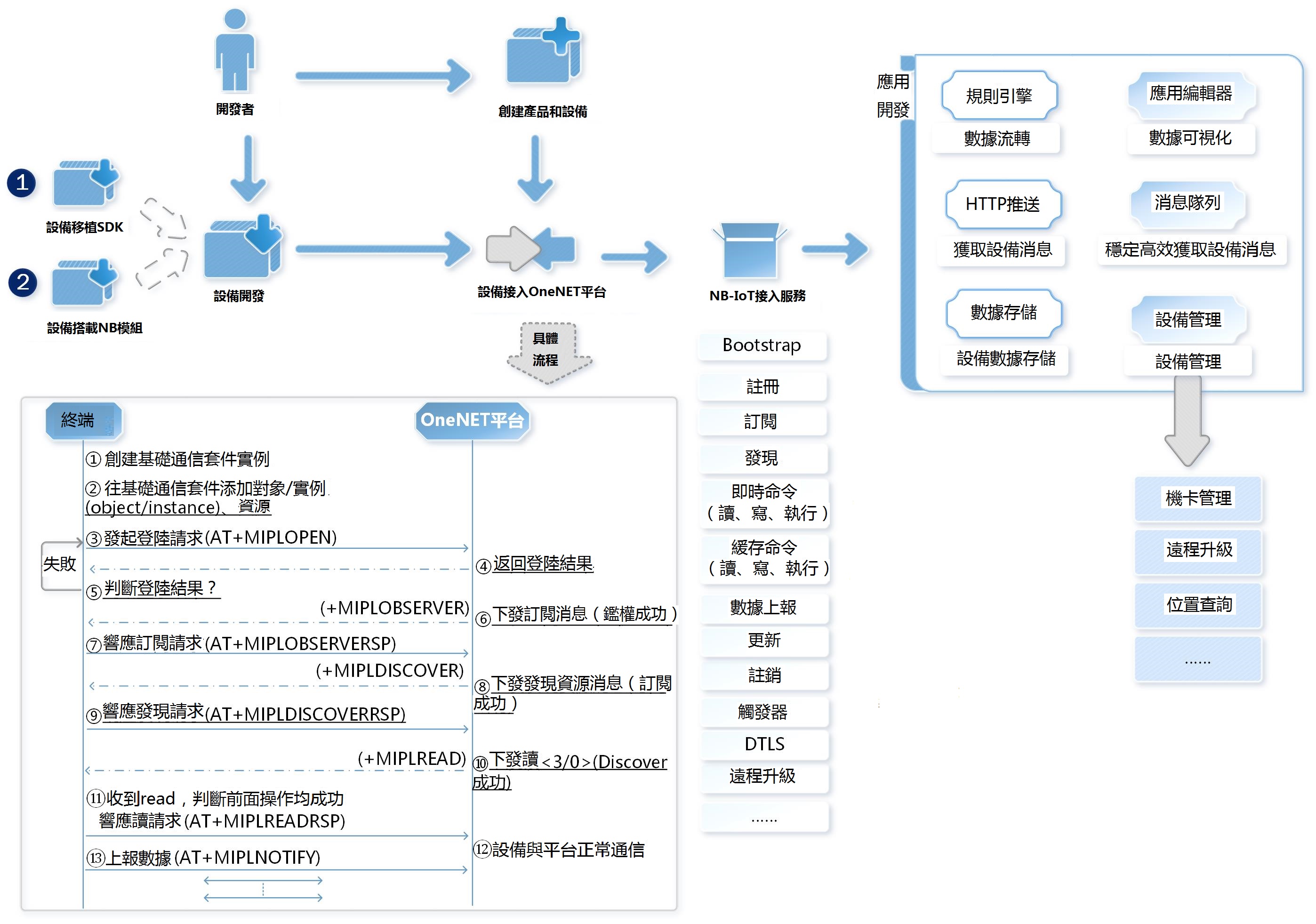

如上圖所示，在完成帳戶註冊和登入之後，你可以在OneNET平台上創建產品，產品相當於某一類設備的集合。

在創建的產品中，你可以進一步添加設備，一個產品下可以添加成百上千個設備，這些設備具有相同的功能。

2、設備側

如上圖所示，終端設備在接入OneNET平台之前，你需要進行設備開發，即在設備側完成由OneNET平台提供的基礎通信套件SDK的移植工作。

⋙ 在實際接入中，主流的接入方式為：

終端設備搭載已經實現接入OneNET平台的NB-IoT模組，用戶需要調用模組廠商提供的AT指令完成對資源的操作，終端設備通過NB-IoT模組和NB- IoT基站以及核心網等網元連接，實現和OneNET平台進行交互。

⋙ 若你是模組廠商，需要移植接入OneNET平台的SDK，請點擊此處。

3、設備接入OneNET平台

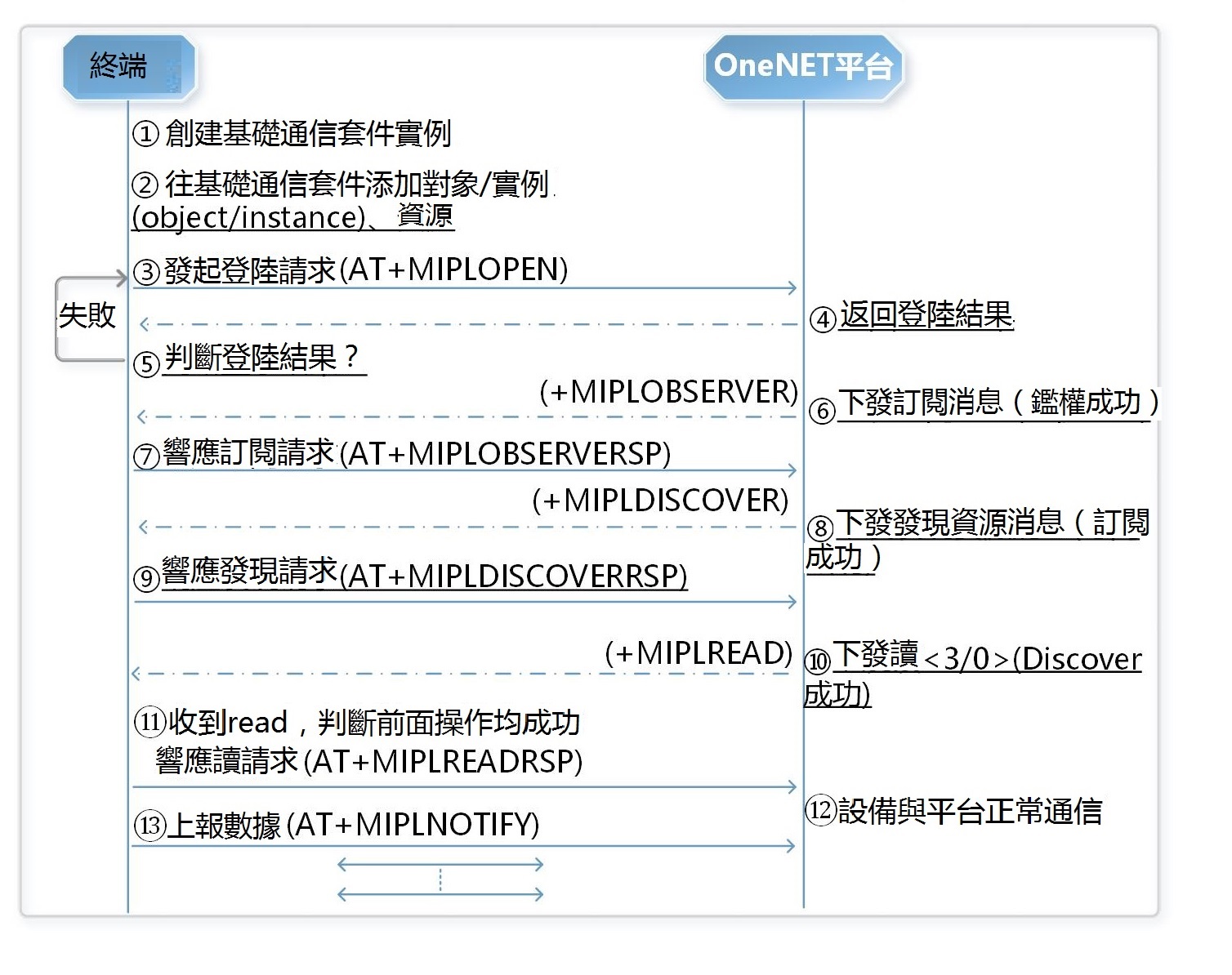

終端設備搭載NB-IoT模組以及實現其它業務功能後，終端設備與OneNET 的交互具體流程如下圖步驟① ~ ⑬所示，用戶只需完成其中終端設備側的操作步驟即可。

完成上述步驟後，NB-IoT通信模組已經成功實現與OneNET平台的對接，並且設備通過通信模組封裝的相應AT指令能向平台上載數據，同時模組也能接收平台下發的命令。

說明訂閱和d scover是可選操作，用戶設備可以根據是否收到“ read3_0 ”為標準判斷訂閱和d scover成功與否，進一步判斷註冊是否成功。

4、使用NB-IoT接入服務

用戶可以通過OneNET平台的“開發者中心”進入“NB-IoT物聯網套件”，對設備進行管理。

第二階段:

設備接入OneNET平台後，設備數據可以直接上報到OneNET平台。 進一步，企業應用與OneNET平台之間通過HTTPS/HTTP請求/應答的方式實現數據交互。

⋙ 基本過程為：

1） OneNET平台為企業應用提供封裝好的API介面； 2） 企業應用平台通過調用這些API介面完成對OneNET平台的讀寫執行以及設備管理請求；

3） OneNET平台將相應的指令請求發送到終端設備； 4） OneNET平台接收到終端設備回應的數據及設備信息； 5） OneNET平台將數據及設備信息推送到應用平台，完成應答。

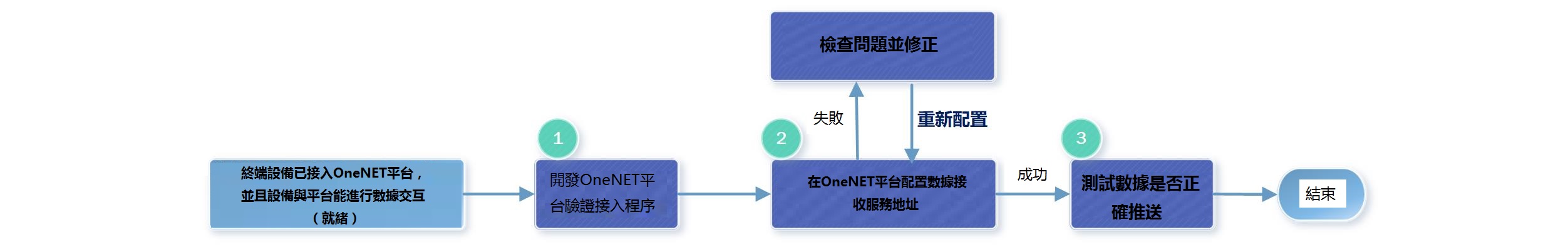

企業應用接入OneNET平台的開發流程如下圖所示：

1. 企業應用與OneNET平台實現數據交互的前提是：

用戶已在OneNET平台創建了NB-IoT設備，平台上的設備有對應的真實設備且能正常上報數據。

2. 開發流程：

1）用戶已經開發並部署了OneNET平台驗證接入的程式。

企業應用平台接入驗證程式工作流程如下：

OneNET平台完成對第三方開發平台的配置後，向企業應用平台發起URL&Token驗證；

接入驗證程式對平台發送的驗證參數進行驗證；

驗證通過後，企業應用平台向OneNET平台返回驗證消息；

OneNET平台收到驗證消息後，說明企業應用平台與OneNET平台已建立連接。

2）在OneNET平台正確配置了企業應用數據接收的地址（URL）、Token 以及其它參數。點擊此處了解詳細的配置過程。

3）測試數據是否能正確推送。

3. 能力及應用擴展

⋄ 規則引擎：

用戶可以自訂數據篩選規則，轉換數據格式，為用戶提供自訂消息清洗、消息分發能力，

用戶可通過規則引擎對接OneNET更多增值服務，快速實現服務擴展。

⋄ 數據存儲：

平台提供設備數據存儲能力，便於用戶進行設備海量數據存儲與查詢。

⋄ HTTP推送：

平台以HTTPS/HTTP POST請求形式向企業應用平台註冊地址推送數據，推送數據相關信息以JSON串的形式置於HTTPS/HTTP請求中的body 部分。企業應用平台在接收數據時，會接收到數據的明文消息或者密文消息。

⋄ 消息佇列MQ：

該服務為用戶提供高安全、高穩定性、高可用的消息獲取能力。 MQ可搭配物聯網套件形成具有設備接入、設備通信、設備消息分發能力的高效解決方案。

⋄ 應用編輯器：

通過OneNET應用編輯器，用戶可以方便快捷地實現OneNET平台上的設備數據流視覺化。

⋄ 設備管理DMP：

機卡管理、遠端升級、位置查詢等。
