服務簡介

概述

OneNET平台目前支援MQTT、EDP、NBIOT、MODBUS、HTTP等協議，但其他協議類型，如消防協議GB/T26875.3－2011則暫未提供接入支援。在智能家居場景中，存在基於ZIGBEE或藍牙的近距離通信設備，這些設備當前無法直接接入OneNET平台。此時，通過OneNET協議閘道服務則能快速實現(無法直接接入OneNET平台)設備的接入工作，搭建設備與OneNET平台的雙向數據通道。

适用场景

• 設備只支援特定協議，而這種協議不被OneNET平台支援；
• 由於設備硬體資源限制，設備無法直接接入OneNET平台；
• 設備搭載非TCP或UDP協議，無法直接接入OneNET平台；
• 設備已接入用戶私有服務，用戶希望在不修改設備固件情況下，將設備接入OneNET平台。

Iot Protocol Gateway注解

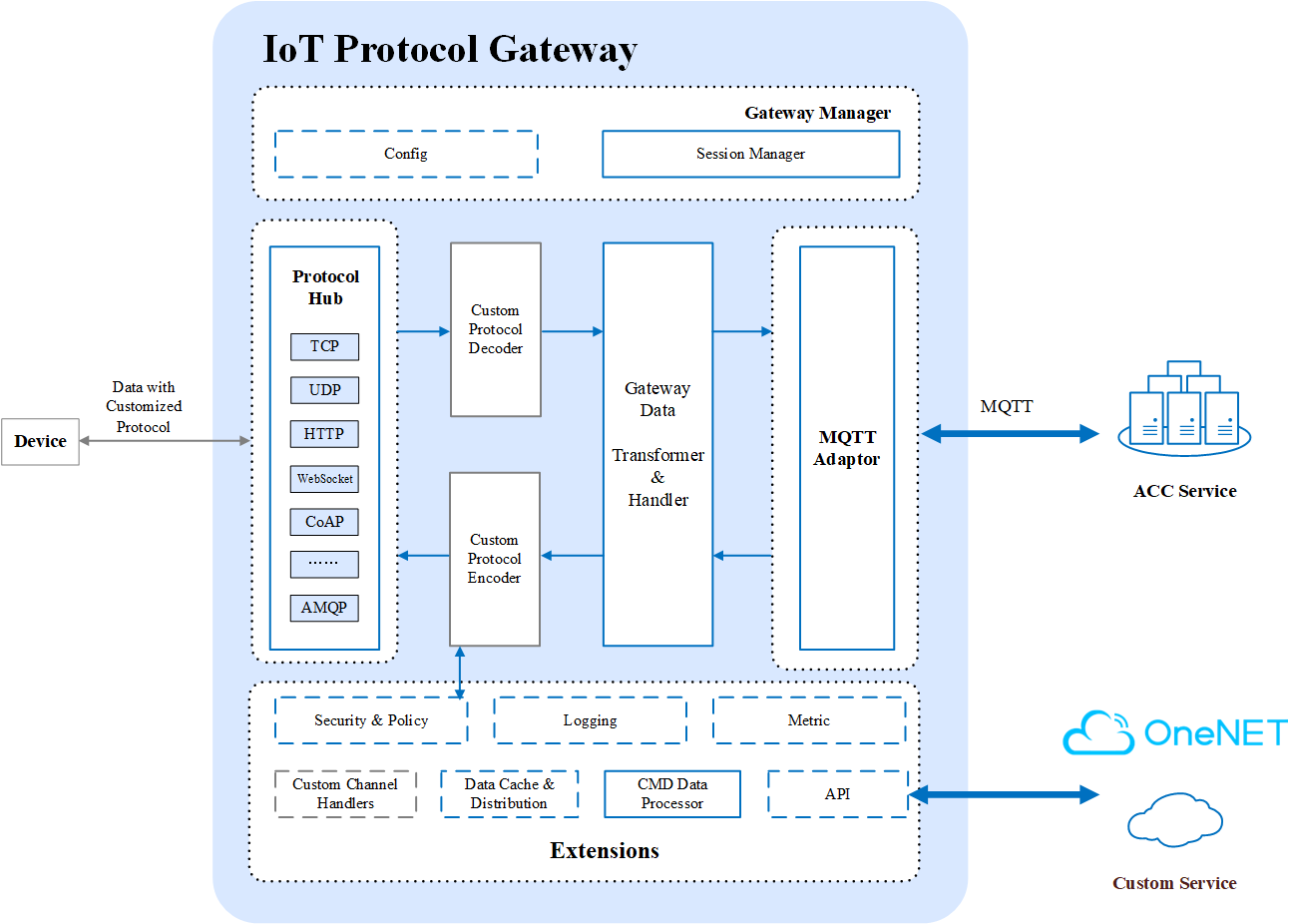

OneNET協議閘道服務提供了用戶自訂協議設備接入OneNET平台的能力，提供設備與平台的雙向通信能力。 協議閘道服務架構如下圖所示：

圖中名詞解釋如下：

圖例

• 圖中藍色矩形為協議閘道內部模組，其中藍色實線矩形協議閘道內部提供，無需二次開發；藍色虛線矩形協議閘道提供模組介面並提供預設實現，開發者可選擇按需實現介面功能。

• 圖中灰色矩形為協議轉換及用戶擴展模組，其中灰色實線矩形開發者必須實現，灰色虛線矩形可選擇按需添加。

核心模組

• Protocol Hub：負責建立設備與協議閘道的連接及數據通信，支援多種通信協議（目前僅支援TCP協議）。
• Custom Protocol Encoder/Decoder：用戶自訂協議編解碼模組，負責設備自訂協議格式的數據與閘道數據之間的轉換。
• Gateway Manager： 閘道管理模組，其中：
• Config：閘道參數與設備配置模組，負責讀取閘道實例的相關配置和OneNET設備相關信息，提供的預設實現為通過設定檔讀取。
• Session Manager：設備和連接Session管理模組，負責設備與閘道的關係管理、設備與Channel的關係管理，等等。
• Gateway Data Transformer & Handler：閘道數據轉換和處理模組，負責閘道內部數據與MQTT協議格式的數據之間的轉換和處理。
• MQTT Adaptor：負責MQTT協議格式的編解碼和協議閘道與OneNET平台MQTT接入服務的連接及數據通信。

擴展模組

• Security & Policy：安全和策略模組，用於設備的鑒權和許可權管理；
• Logging：日誌模組，用於列印閘道服務運行日誌；
• Metric：性能統計模組，用於輸出閘道服務運行狀態及性能統計；
• Custom Channel Handlers：自訂Channel Handler，可添加以實現自訂功能；
• Data Cache & Distributuion：數據緩存及分發模組，提供如數據的緩存、讀取等擴展功能；
• CMD Data Processor：命令數據處理，提供如離線命令緩存處理等擴展功能；
• API：API模組，預設提供OneNET API SDK，便於擴展更多自訂功能。
