雷达图
雷达图是常规图表中的一种，支持自定义文本、图形，支持多系列数据配置，能够使用雷达图直观地展示多维度的类目数据对比情况。本文档为您介绍基本雷达图各配置项的含义，帮助您快速准确地使用基本雷达图组件。
配置
基础设置
width：组件在编辑器中的宽度
height：组件在编辑器中的高度
top：组件与编辑器顶部的距离
left：组件与编辑器左侧的距离
雷达图设置

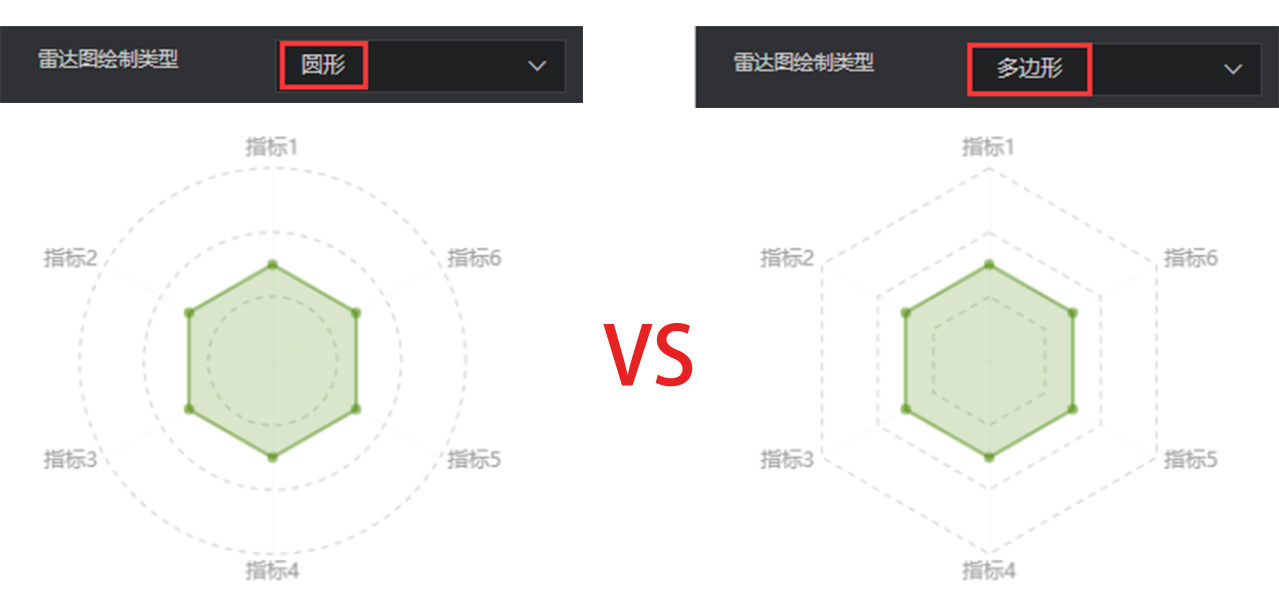

绘制类型：控制雷达图的轮廓样式，可选圆形、多边形

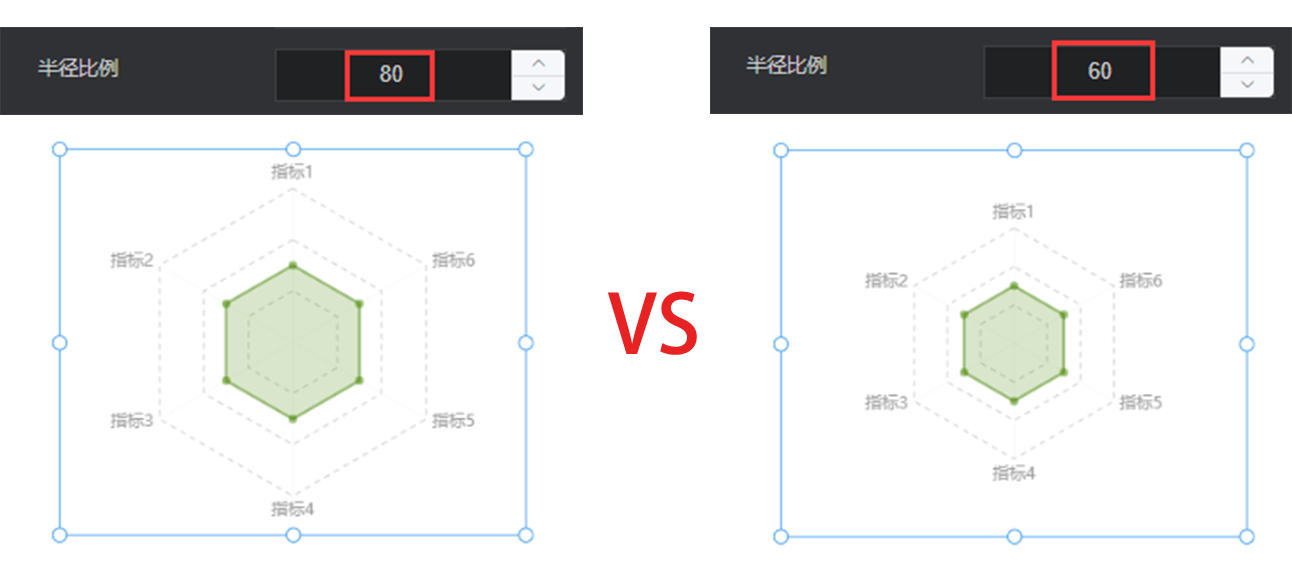

半径比例：雷达图在固定区域中的展示大小

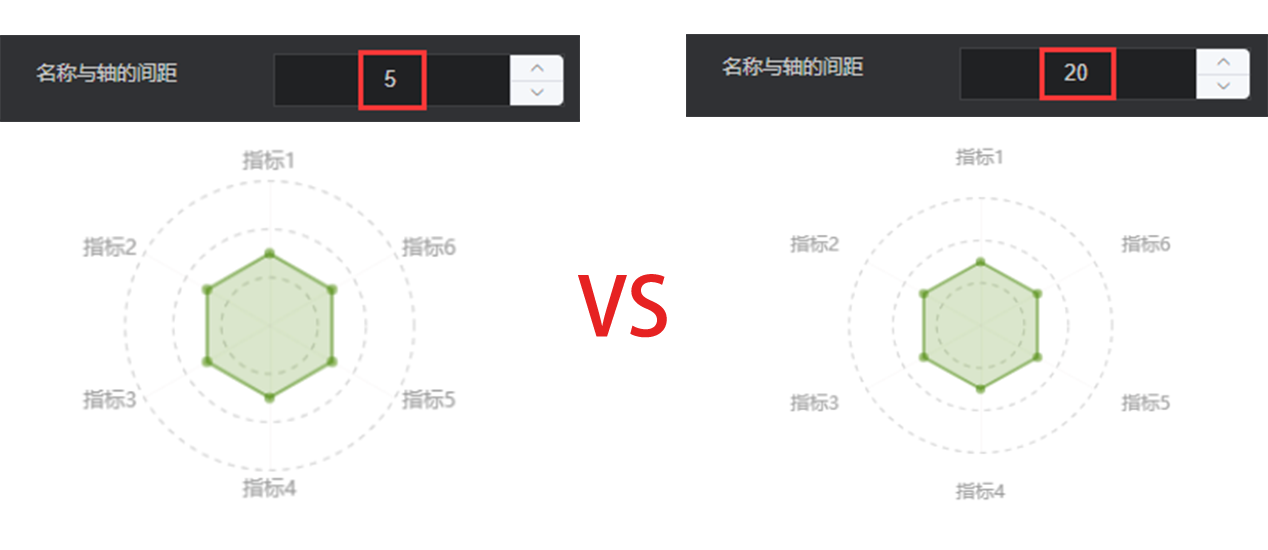

名称与轴的间距：雷达图名称与轴的间距大小

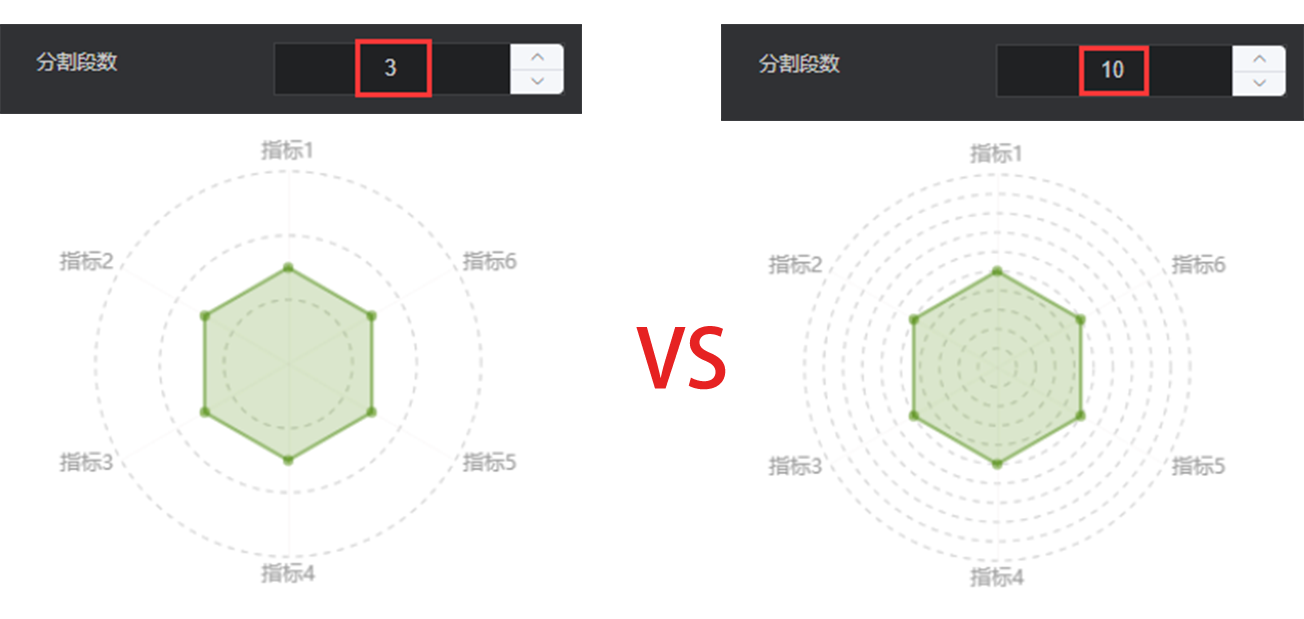

分割段数：雷达图的分割区域层级

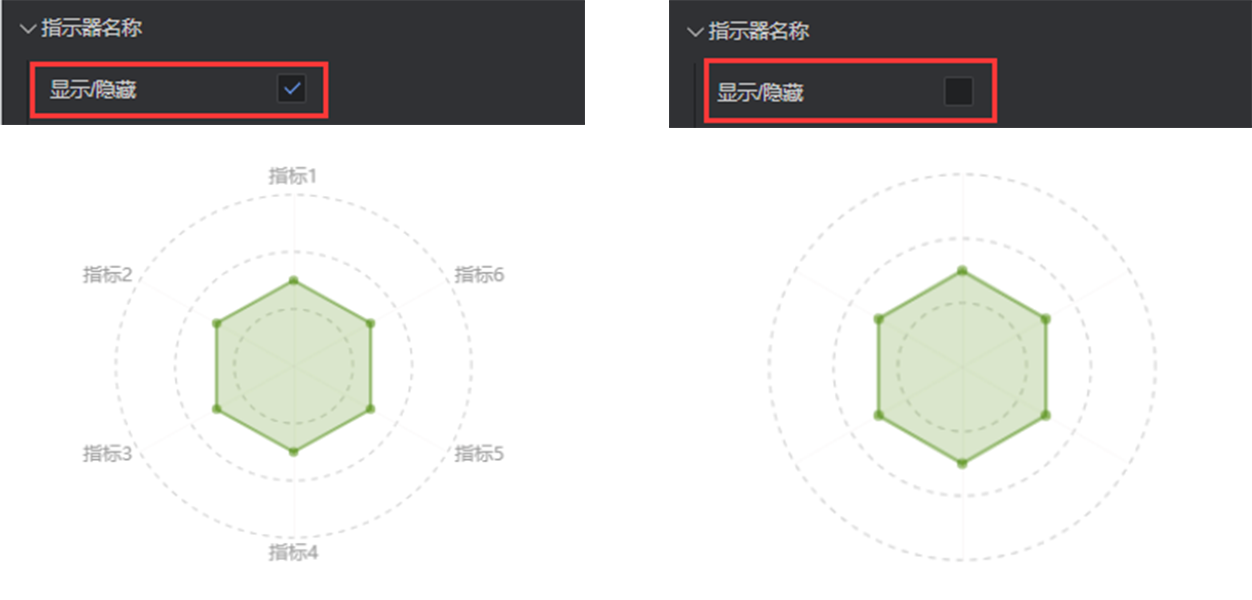

指示器名称
显示/隐藏：是否展示指示器名称
字号：指示器名称的字体大小
颜色：指示器名称的颜色，支持hex、rgb以及rgba格式的色值
字体粗细：指示器名称字体的粗细
字体：指示器名称的字体
背景颜色：指示器的背景颜色
上下内边距：指示器的上下内边距
左右内边距：指示器的左右内边距

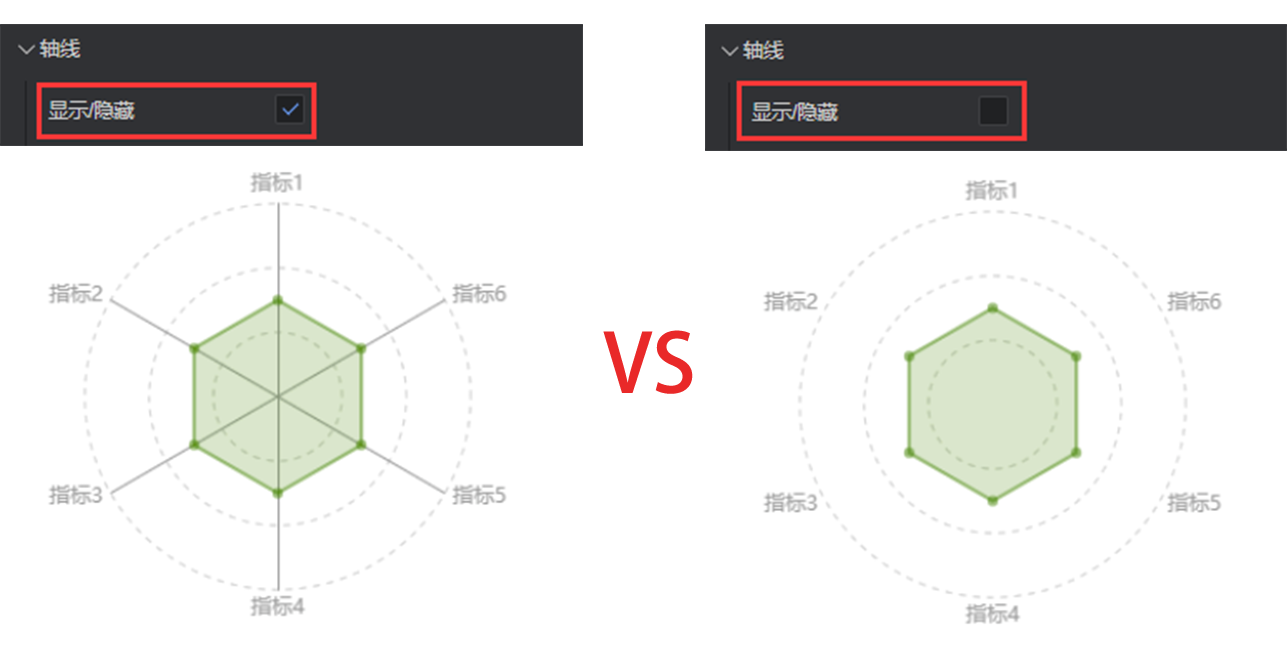

轴线
显示/隐藏：是否展示轴线
箭头：轴线两端的箭头
轴线样式
颜色：轴线的颜色，支持hex、rgb以及rgba格式的色值
粗细：轴线的粗细
样式：轴线的样式，可选实线、虚线
透明度：轴线的透明度

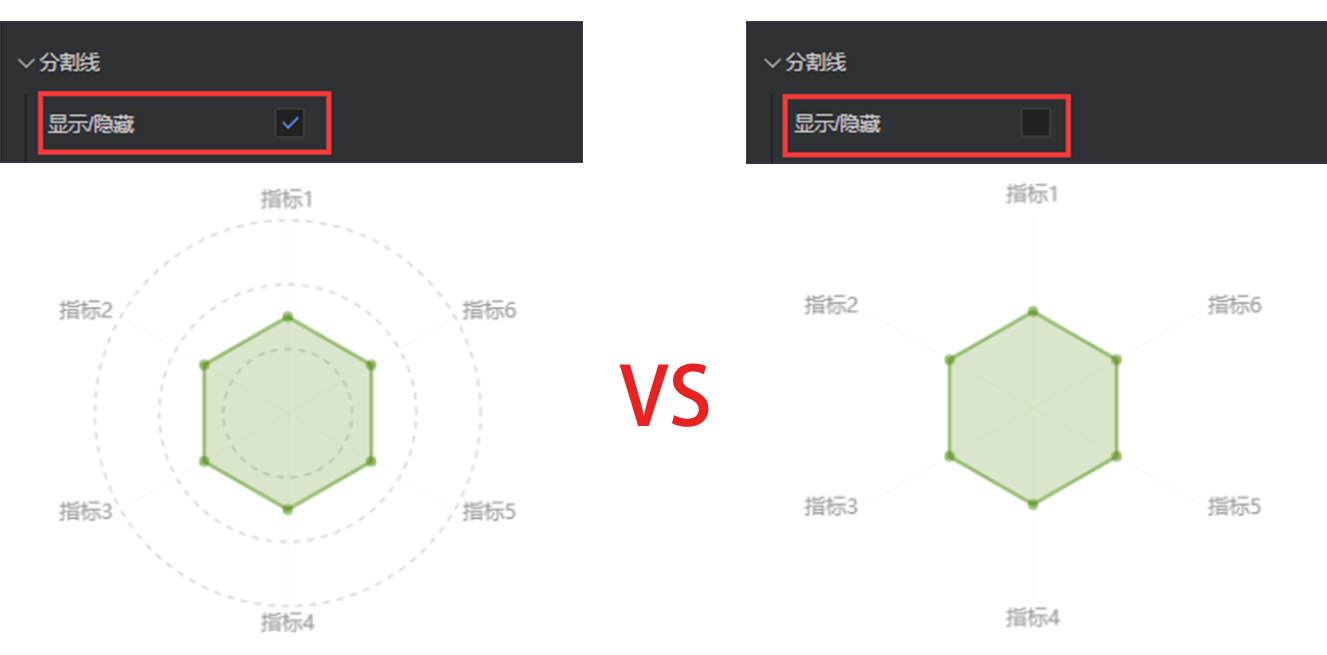

分割线
显示/隐藏：是否展示分割线
分割线样式
颜色：分割线的颜色，支持hex、rgb以及rgba格式的色值
粗细：分割线的粗细
样式：分割线的样式，可选实线、虚线
透明度：分割线的透明度

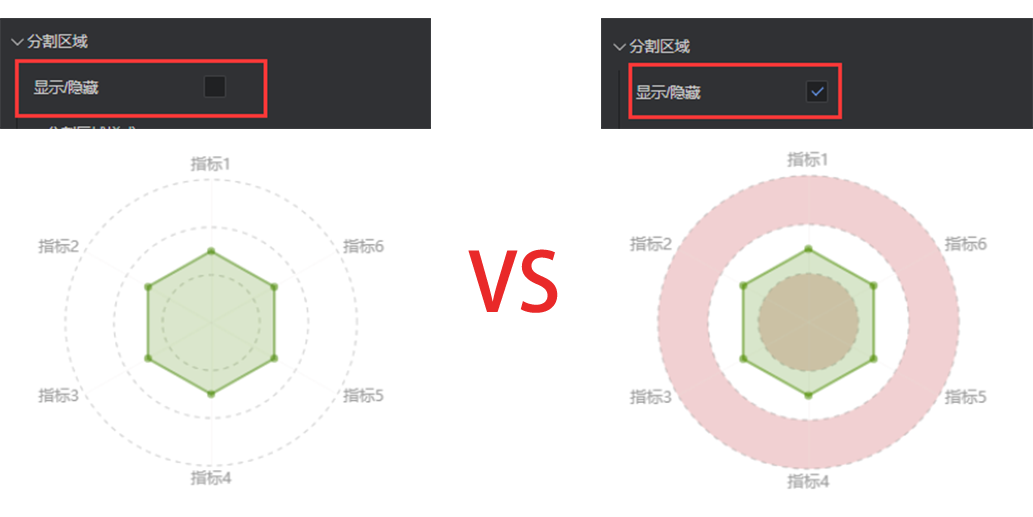

分割区域
显示/隐藏：是否展示分割区域
分割区域样式
间隔色1：奇数间隔区域颜色，支持hex、rgb以及rgba格式的色值
间隔色2：偶数间隔区域颜色，支持hex、rgb以及rgba格式的色值
透明度：分割区域的透明度

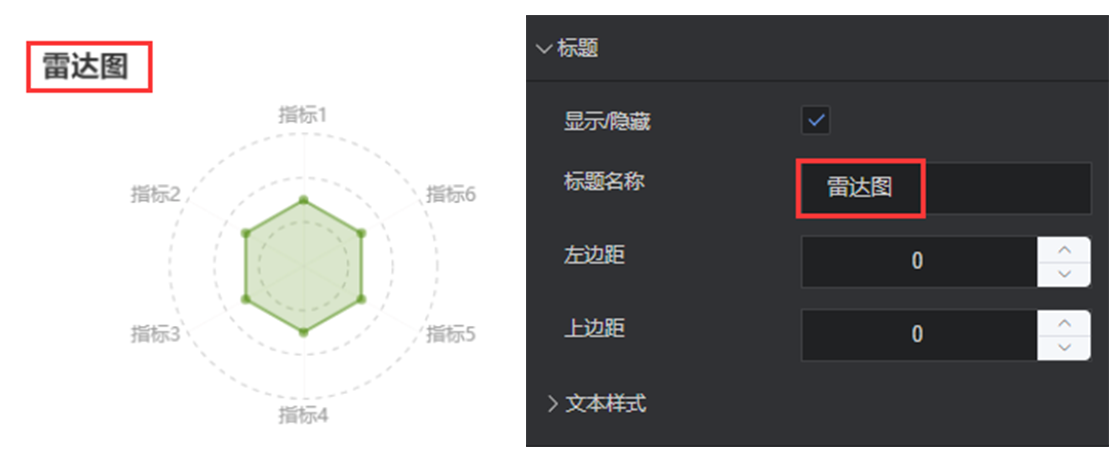

标题
显示/隐藏：是否展示该图表的标题
标题名称：该图表的标题的名称
左边距：标题离容器左侧的距离
上边距：标题离容器上侧的距离
文本样式
字号：标题的字体大小
颜色：标题的颜色，支持hex、rgb以及rgba格式的色值
字体：标题的字体
字体粗细：标题字体的粗细
提示框
显示/隐藏：当鼠标悬浮到图表上的点时，是否展示其提示的信息
触发类型：如何触发提示框的展示

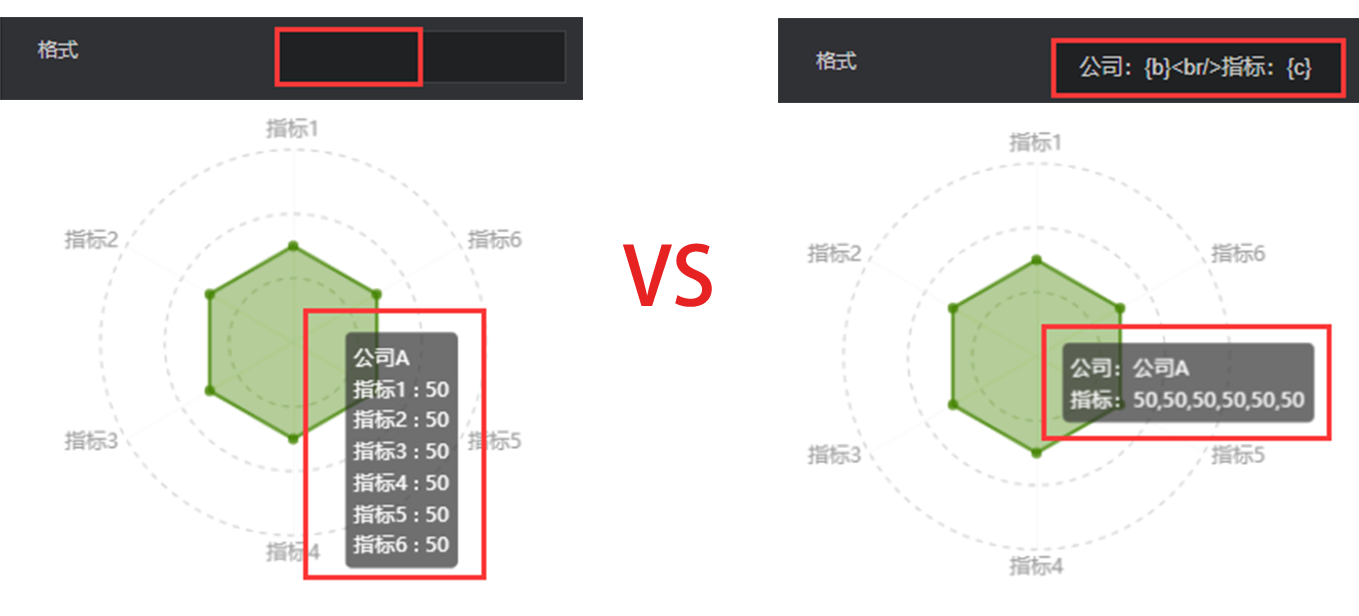

格式：提示框的展示内容可支持自定义配置，其中{b}表示数据名、{c}表示数据值
背景颜色：提示框的背景颜色，支持hex、rgb以及rgba格式的色值
边线颜色：提示框边线的颜色，支持hex、rgb以及rgba格式的色值
边线宽度：提示框边线的宽度，单位px
内边距：提示框的内边距，例如："5,5,5,5"，代表上右下左边距分别为5px、5px、5px、5px

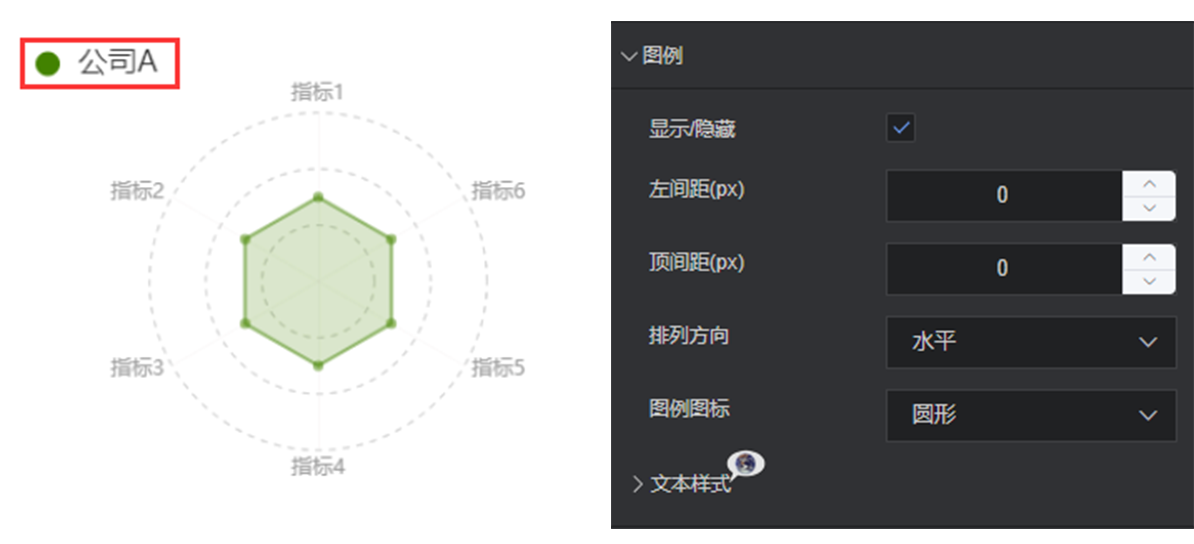

图例
显示/隐藏：是否展示该表图的图例
左间距：图例与容器左侧的距离
顶间距：图例与容器上侧的距离
排列方向：图例的排列方向，可选择水平 or 垂直进行展示
图例图标：图例的图标，可选圆形、方形、三角形、菱形图标进行展示
文本样式
字号：图例的字体大小
颜色：图例的颜色，支持hex、rgb以及rgba格式的色值
字体：图例的字体
字体粗细：图例的字体粗细
数据系列
该配置项为一个数组，可配置多个系列，编辑器将遍历数据，使数据通过一个或多个系列配置循环渲染。若需要自定义某些数据为特定样式则需要手动对数据进行排序

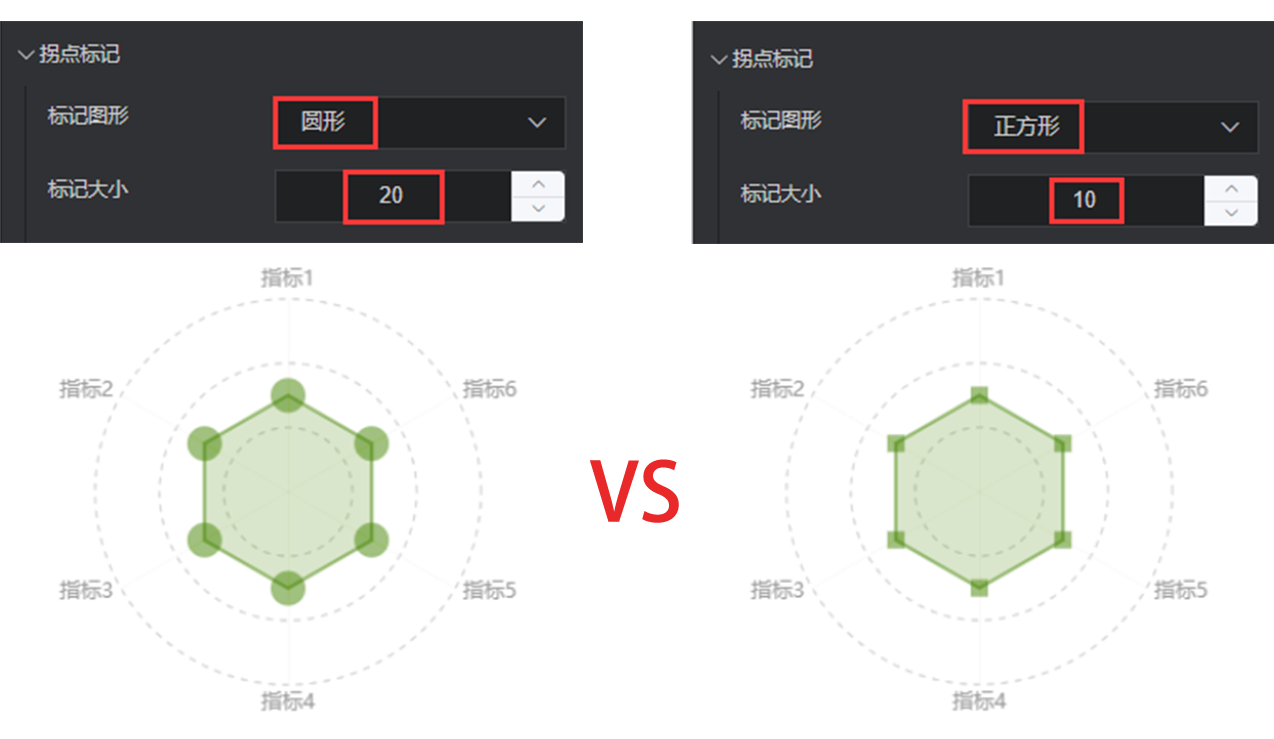

拐点标记
标记图形：可选圆形、正方形、三角形、菱形、针形、箭头
标记大小：标记图形的大小
标记颜色：标记图形的颜色，支持hex、rgb以及rgba格式的色值
标记透明度：标记图形的透明度

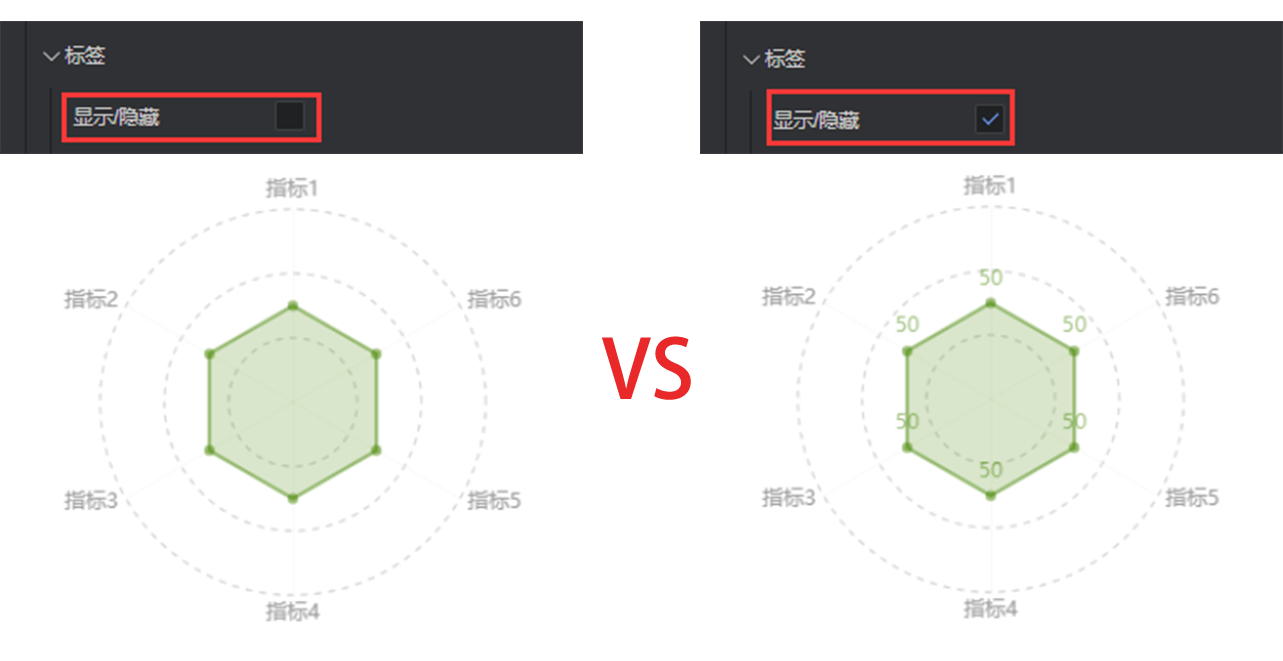

标签
显示/隐藏：是否显示标记图形处的标签
与标记的间距：标签与标记图形的间距
字号：标签的字体大小
颜色：标签的颜色，支持hex、rgb以及rgba格式的色值
字体：标签的字体
字体粗细：标签的字体粗细
高亮
开启高亮：是否开启高亮
标记颜色：高亮状态下标记图形的颜色，支持hex、rgb以及rgba格式的色值
标记透明度：高亮状态下标记图形的透明度
- **连接线**
- **颜色**：连接线的颜色，支持hex、rgb以及rgba格式的色值
- **线宽**：连接线的宽度，单位px
- **样式**：连接线的样式，可选实线、虚线
- **透明度**：连接线的透明度
- **高亮**
- **开启高亮**：是否开启高亮
- **颜色**：高亮状态下连接线的颜色，支持hex、rgb以及rgba格式的色值
- **线宽**：高亮状态下连接线的宽度，单位px
- **样式**：高亮状态下连接线的样式，可选实线、虚线
- **透明度**：高亮状态下连接线的透明度
- **连接区域**
- **颜色**：连接区域的颜色，支持hex、rgb以及rgba格式的色值
- **透明度**：连接区域的透明度
- **高亮**
- **开启高亮**：是否开启高亮
- **颜色**：高亮状态下连接区域的颜色，支持hex、rgb以及rgba格式的色值
- **透明度**：高亮状态下连接区域的透明度
数据

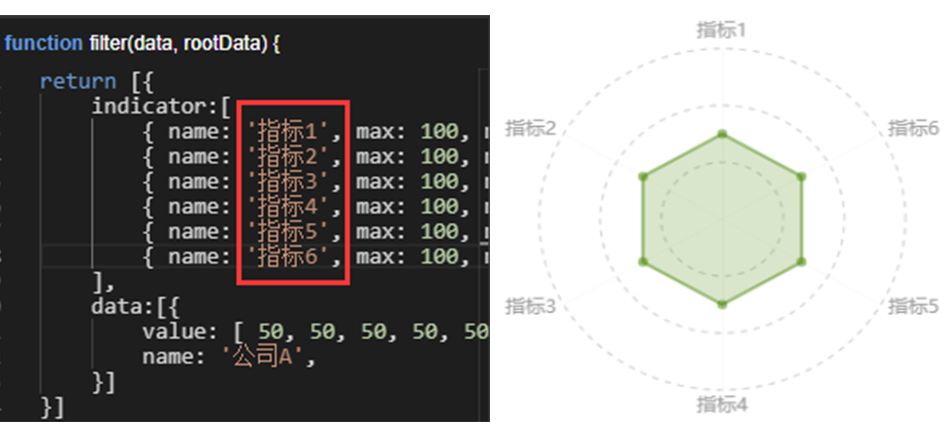

return [{
indicator:[
{ name: '指标1',max: 100, min:0 },
{ name: '指标2',max: 100, min:0 },
{ name: '指标3',max: 100, min:0 },
{ name: '指标4',max: 100, min:0 },
{ name: '指标5',max: 100, min:0 },
{ name: '指标6',max: 100, min:0 }
],
data:[{
value: [ 50, 50, 50, 50, 50, 50],
name: '公司A',
}]
}]
indicator：指示器数据，用来指定雷达图中的变量维度
name：指示器名称
max：指示器的最大值
min：指示器的最小值
data：雷达图数据集合
name：数据名称
value：数据值

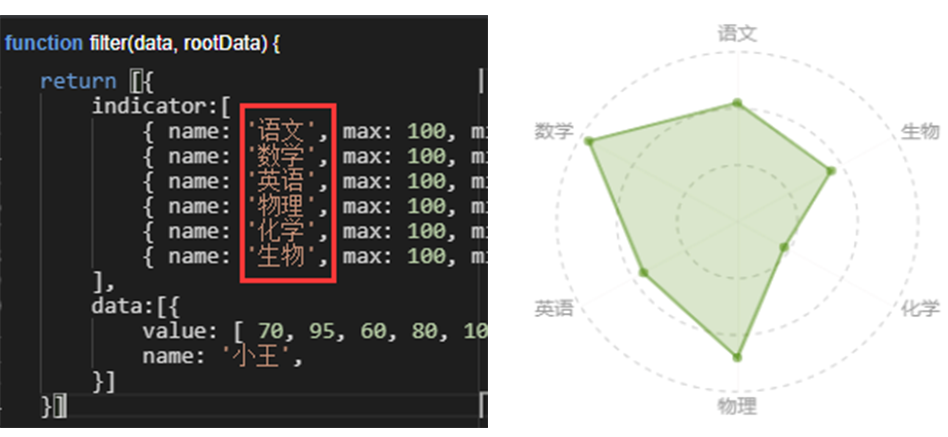

return [{
indicator:[
{ name: '语12文', max: 100, min:0 },
{ name: '数撒旦士大夫学', max: 100, min:0 },
{ name: '英语', max: 100, min:0 },
{ name: '物理', max: 100, min:0 },
{ name: '化学', max: 100, min:0 },
{ name: '生物', max: 100, min:0 }
],
data:[{
value: [ 70, 95, 60, 80, 30, 60],
name: '小王',
}]
}]
